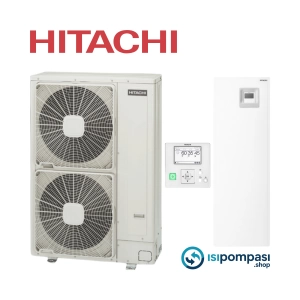

Hitachi Yutaki S80 14 kW Isı Pompası

Split, monofaze, boyler entegre, yüksek sıcaklıklı konfor çözümü

Hitachi Yutaki S80 14 kW ısı pompası, özellikle mevcut radyatörlü tesisatlara sahip, iyi yalıtılmış büyük daireler, villalar ve küçük ticari alanlar için geliştirilmiş, split tip, monofaze çalışan ve entegre boylere sahip bir hava–su ısı pompası sistemidir. Split yapıda dış ünite, dış ortam havasındaki ısıyı soğutucu akışkan aracılığıyla alır; iç ünite (hidrokit + entegre boyler), bu ısıyı ısıtma suyu devresine ve kullanım sıcak suyuna aktarır. Böylece tek bir kompakt gövde üzerinden hem ısıtma hem sıcak su, doğru kurgulandığında ise soğutma yönetilebilir.

Monofaze 220–230 V şebeke ile çalışan Hitachi Yutaki S80 14 kW ısı pompası, trifaze altyapı gerektirmeden bir çok konut projesinde uygulanabilir. S80 serisinin yüksek sıcaklık üretebilme kabiliyeti, klasik panel radyatör veya dökme dilimli radyatörlü sistemlerde, kazan veya kombi değişimi yapmadan modern bir ısı pompası altyapısına geçiş için büyük avantaj sağlar.

Radyatör ve yerden ısıtma ile ısıtma konforu

Mevcut radyatörlü tesisatlarda Hitachi Yutaki S80 14 kW ısı pompası

Hitachi Yutaki S80 14 kW ısı pompası, yüksek sıcaklıklarda çalışabilme özelliği sayesinde, mevcut radyatörlü tesisatların büyük ölçüde korunarak enerji verimli bir sisteme dönüştürülmesine imkân verir. Tipik bir uygulamada tesisat kurgusu şu şekildedir:

• Dış ünite ile iç ünite (hidrokit + boyler) arasında soğutucu akışkan hattı çekilir,
• İç ünitenin ısıtma devresi gidiş–dönüş hatları, radyatör ana koluna veya kolektöre bağlanır,
• Isı pompası devresi ile radyatör devresi arasında hidrolik denge gerekirse küçük bir denge tankı (buffer tank) ile sağlanır,
• Hat üzerinde sirkülasyon pompası, pislik tutucu, filtre, hava ayırıcı, emniyet ventili ve genleşme tankı konumlandırılır.

Bu kurgu ile Hitachi Yutaki S80 14 kW ısı pompası, radyatör devresine radyatör tipine uygun sıcaklıkta su göndererek kış boyunca homojen, sessiz ve verimli bir ısıtma sağlar. Oda termostatları ve termostatik radyatör vanaları ile mahal bazlı kontrol yapılabilir; böylece konfor artarken gereksiz enerji tüketimi azaltılır.

Yerden ısıtma ile düşük sıcaklıkta yüksek verim

Hitachi Yutaki S80 14 kW ısı pompası, yüksek sıcaklık üretebilmesinin yanı sıra, yerden ısıtma devreleri ile birlikte kullanıldığında çok daha yüksek verim değerlerine ulaşabilir:

• Düşük sıcaklıklı su, zemin içindeki borularda dolaşarak mekânı yumuşak, homojen ve konforlu biçimde ısıtır,
• Zeminden tavana doğru doğal bir sıcaklık profili elde edilir,
• Daha düşük gidiş suyu sıcaklıkları sayesinde ısı pompası daha yüksek COP ile çalışır, elektrik faturaları belirgin şekilde düşer.

Tesisat tarafında dikkat edilmesi gerekenler:

• Yerden ısıtma kolektörlerinde her hat için hassas debi ayarı,
• Gerekirse yerden ısıtma devresine özel sirkülasyon pompası kullanılması,
• Oda bazlı termostat ve manifold üzeri motorlu vanalarla zon (bölge) kontrolü,
• Doğru boru çapı, boru döşeme adımı, şap altı ısı yalıtımı ve kenar bantlarının eksiksiz uygulanması.

Bu detaylar, Hitachi Yutaki S80 14 kW ısı pompası ile uzun yıllar boyunca yüksek verim ve konfor seviyesini garanti etmeye yardımcı olur.

Boyler takviyesi, üç yollu vana gereksinimi ve sıcak su yönetimi

Entegre boyler var, peki boyler takviyesi ne zaman gerekir?

Hitachi Yutaki S80 14 kW ısı pompası’nın iç ünitesinde entegre bir boyler bulunur; bu sayede standart konutlarda kullanım sıcak suyu gereksinimi çoğu zaman tek başına karşılanabilir. Ancak:

• Birden fazla banyo ve yüksek eş zamanlı su kullanımı olan villalarda,
• Butik otel, ofis, kuaför, güzellik merkezi gibi yoğun sıcak su tüketimi olan projelerde,
• Kullanım suyu hacminin arttırılmasının istendiği özel uygulamalarda

entegre boylere ek olarak harici bir boyler takviyesi gündeme gelir. İşte burada devreye şu prensip girer: Bu ürün ile yüksek miktarda sıcak su alabilmek için boyler takviyesi yapılacaksa, harici boyler mutlaka ekstra bir üç yollu vana ile sisteme bağlanmalıdır.

Harici boyler için ekstra üç yollu vana neden şarttır?

Hitachi Yutaki S80 14 kW ısı pompası, tek bir ısı kaynağından hem ısıtma devresine (radyatör/yerden ısıtma) hem de entegre veya harici boyler serpantinine enerji sağlar. Harici boyler, ısıtma devresi ile “paralel ve kontrolsüz” bağlanırsa:

• Debi aynı anda hem ısıtma devresine hem boyler serpantinine dağılır,
• Boyler suyu geç ısınır, sıcak su konforu düşer,
• Isıtma devresinde debi ve sıcaklık dalgalanmaları olur,
• Isı pompası yükü net olarak önceliklendirilemediği için enerji verimliliği azalır.

Bu nedenle:

• Isıtma devresi ile harici boyler serpantini arasına mutlaka üç yollu vana yerleştirilmelidir.

Çalışma mantığı:

• Normal durumda üç yollu vana, ısıtma gidiş suyunu radyatör/yerden ısıtma devresine yönlendirir,
• Harici boyler termostatı, boyler suyunun ayarlanan değerin altına düştüğünü algıladığında ısı pompası kontrol kartına “sıcak su isteği” sinyali gönderir,
• Kontrol kartı üç yollu vanayı çevirerek debiyi harici boyler serpantinine yönlendirir; ısı pompası gücü bu anda öncelikle boylere aktarılır,
• Boyler suyu hedef sıcaklığa ulaştığında vana tekrar ısıtma devresine döner.

Böylece Hitachi Yutaki S80 14 kW ısı pompası ile:

• Kullanım sıcak suyuna gerektiğinde öncelik tanınır,
• Isıtma ve sıcak su yükleri otomatik ve kontrollü şekilde yönetilir,
• Hem konfor hem de enerji verimliliği maksimum seviyede tutulur.

Fancoil takviyesi ile soğutma ve üç yollu vana ile devre ayrımı

Fancoil ile yaz aylarında aktif soğutma

Hitachi Yutaki S80 14 kW ısı pompası, doğru projelendirme ve tesisat kurgusu ile yaz aylarında aktif soğutma sağlayabilir. Bunun için iç mekânlara fancoil (fan-coil) üniteleri yerleştirilir. Fancoil üniteleri:

• İçinde su serpantini ve fan bulunan terminal cihazlardır,
• Isı pompası soğutma moduna geçtiğinde serpantin içerisinde soğuk su dolaşır,
• Fan, oda havasını serpantinden geçirerek ortamdan ısı çeker ve havayı soğutur,
• Oda termostatları veya fancoil üzeri kontrol panelleriyle her mahallin sıcaklığı bağımsız yönetilebilir.

Tesisat açısından:

• İç üniteden fancoil kolektörüne gidiş–dönüş su hatları çekilir,
• Her fancoil için bağımsız vana veya motorlu vana ile zon bazlı kontrol sağlanır,
• Soğutma sırasında oluşan yoğuşma suyunun tahliyesi için kondens drenaj hatları planlanır.

Isıtma devresi ile fancoil soğutma devresinin üç yollu vana ile ayrılması

Yerden ısıtma veya radyatör devresi ile fancoil soğutma devresi aynı Hitachi Yutaki S80 14 kW ısı pompası üzerinden beslendiğinde, ısıtma ve soğutma devrelerinin karışmaması zorunludur. Aksi halde:

• Yerden ısıtma devresine soğuk su gitmesi zeminde yoğuşma, nem ve yapı hasarına yol açabilir,
• Radyatör devresine soğuk su gitmesi konforsuzluk ve gereksiz ısıl gerilimler doğurabilir.

Bu sebeple:

• Isıtma devresi (radyatör/yerden ısıtma) ile fancoil soğutma devresi arasına üç yollu vana veya uygun vana kombinasyonları yerleştirilir.

Tipik işletme senaryosu:

• Kış modunda: Üç yollu vana, gidiş suyunu ısıtma devresine yönlendirir; fancoil hattı kapalı kalır.
• Yaz modunda: Sistem soğutma moduna alınır; vana konum değiştirerek soğuk suyu fancoil devresine gönderir, ısıtma devresi devre dışı bırakılır.

Bu sayede Hitachi Yutaki S80 14 kW ısı pompası, tek bir hidrolik merkez üzerinden dört mevsim konfor sunarken, devreler arası karışma ve konfor problemlerinin önüne geçilmiş olur.

Havuz ısıtma için ekstra eşanjör gerekliliği

Havuz suyunu doğrudan ısı pompası devresine bağlamamak

Hitachi Yutaki S80 14 kW ısı pompası ile villa havuzları, jakuzi veya küçük spa havuzlarının ısıtılması da mümkündür. Ancak havuz suyunu doğrudan ısı pompası ısıtma devresindeki tesisat suyuna bağlamak doğru değildir. Çünkü havuz suyunda:

• Klor,
• Tuz,
• pH düzenleyici kimyasallar ve diğer katkılar

bulunur ve bu kimyasallar cihaz eşanjör yüzeylerinde korozyon, kirlenme ve kireçlenmeye sebep olabilir.

Plakalı eşanjörle güvenli ve uzun ömürlü havuz entegrasyonu

Bu nedenle havuz entegrasyonunda mutlaka ekstra bir plakalı eşanjör kullanılmalıdır. Temel kurgu:

• Hitachi Yutaki S80 14 kW ısı pompası ısıtma devresi, plakalı eşanjörün birincil (primer) tarafına bağlanır,
• Havuz sirkülasyon hattı (filtrasyon pompasına bağlı hat) eşanjörün ikincil (sekonder) tarafına bağlanır,
• Isı, eşanjör plakaları üzerinden iki devre arasında aktarılır; sular fiziksel olarak hiçbir zaman karışmaz.

Havuz tarafında:

• Ayrı bir sirkülasyon pompası veya filtrasyon devresine paralel by-pass hattı,
• Gidiş–dönüş hatlarında sıcaklık sensörleri ve havuz termostatı,
• By-pass ve balans vanaları ile debi ve sıcaklık ayarı

kullanılarak havuz suyu istenen konfor sıcaklığında tutulabilir. Böylece Hitachi Yutaki S80 14 kW ısı pompası, yalnızca bina ısıtma ve sıcak su değil, havuz ve spa konforu için de yüksek verimli ve güvenli bir enerji kaynağına dönüşür.

Tesisat tarafında öne çıkan önemli detaylar

Elektrik altyapısı (monofaze besleme)

• 220–230 V monofaze şebekeye uygun kesitte besleme kablosu seçimi,
• Hitachi Yutaki S80 14 kW ısı pompası gücüne uygun otomatik sigorta ve koruma elemanlarının seçimi,
• Kaçak akım rölesi ve gerilim dalgalanmalarına karşı ek koruma çözümleri,
• Tüm elektrik pano ve bağlantılarının yetkili bir elektrikçi tarafından yapılması.

Hidrolik devre ve donma koruması

• Dış ünite–iç ünite arasındaki soğutucu akışkan hattının projeye uygun çap ve mesafede döşenmesi,
• İç ünite ile ısıtma/fancoil devresi arasındaki su hatlarının iyi yalıtılması,
• Donma riski olan bölgelerde gerekirse antifriz karışımı veya boru ısıtıcı kablo kullanılması,
• Sirkülasyon pompalarının doğru debi–basınç değerleriyle seçilmesi ve uygun noktalara yerleştirilmesi,
• Pislik tutucu, filtre, hava ayırıcı, emniyet ventili ve genleşme tankının erişimi kolay noktalara konumlandırılması.

Kontrol ve otomasyon

• Harici boyler entegrasyonu varsa üç yollu vana ve boyler termostatı/NTC sensör bağlantısı,
• Isıtma devresi ile fancoil devresinin üç yollu vana veya vana kombinasyonları ile ayrılması,
• Oda termostatları, zon kontrol modülleri ve gerekiyorsa bina otomasyon sistemine entegrasyon.

Sonuç olarak:

Hitachi Yutaki S80 14 kW ısı pompası, split tasarımı, entegre boyler avantajı, monofaze şebeke uyumu ve esnek tesisat entegrasyon kabiliyetiyle:

• Radyatör veya yerden ısıtma ile kış ısıtması,
• Fancoil üniteleriyle yaz soğutması,
• Entegre boyler ve gerekirse harici boyler takviyesi ile dört mevsim kullanım sıcak suyu,
• Plakalı eşanjör aracılığıyla havuz veya spa ısıtması

gibi pek çok ihtiyacı tek merkezden karşılayabilen, güçlü, kompakt ve enerji verimli bir hava–su ısı pompası çözümüdür. Doğru projelendirme, üç yollu vana ve eşanjör detaylarının titizlikle uygulanması ve uzman montajla birleştirildiğinde, bu ısı pompası uzun yıllar boyunca güvenli, ekonomik ve yüksek konforlu bir işletme deneyimi sunabilir.
