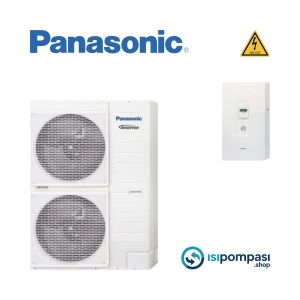

Panasonic SHF Yüksek Sıcaklık 380 V 9 kW Split Isı Pompası

Kompakt trifaze, yüksek sıcaklıklı hava–su ısı pompası çözümü

Panasonic SHF Yüksek Sıcaklık 380 V 9 kW, özellikle radyatörlü ısıtma sistemine sahip daireler, dubleks konutlar ve küçük ticari mekânlar için tasarlanmış, split tip ve trifaze çalışan bir hava–su ısı pompası sistemidir. Dış ünite, dış ortam havasındaki yenilenebilir ısı enerjisini toplar; iç ünite (hidrokit) bu enerjiyi suya aktararak radyatör, yerden ısıtma veya fancoil devrelerine sıcak/soğuk su sağlar. Böylece ısıtma, soğutma ve kullanım sıcak suyu (KSS) ihtiyacı tek merkezden yönetilebilir.

Split yapıda soğutucu akışkan, dış ünite ile iç ünite arasında dolaşırken, su devresi tamamen bina içinde kalır. Bu sayede:

• Dış ortamda donma riski azalır,
• Boru güzergâhı daha esnek tasarlanabilir,
• İç ünitenin tesisat odası/teknik hacim gibi korunaklı bir alana yerleştirilmesiyle bakım ve servis erişimi kolaylaşır.

380 V trifaze besleme sayesinde Panasonic SHF Yüksek Sıcaklık 380 V 9 kW ısı pompası:

• Elektrik yükünü fazlara dengeli dağıtarak daha kararlı çalışma,
• Yüksek güçte güvenli işletme,
• Başlangıç akımlarının daha kontrollü yönetilmesi

gibi avantajlar sunar. Bu özellikleriyle trifaze hattı bulunan konut ve küçük işletmelerde, kompakt ama güçlü bir hava–su ısı pompası çözümü hâline gelir.

Radyatör ve yerden ısıtma ile kullanım

Radyatörlü sistemlerde Panasonic SHF 380 V 9 kW ısı pompası

Panasonic SHF Yüksek Sıcaklık 380 V 9 kW split ısı pompası, yüksek sıcaklıkta çalışma kabiliyeti sayesinde klasik panel radyatörlü veya döküm petekli sistemlerde ideal bir dönüşüm çözümüdür. Mevcut kazan veya kombi devreden çıkarılıp, aynı radyatör hattı üzerinden bu ısı pompası ile yenilenebilir enerjiye geçiş yapılabilir.

Tipik radyatör tesisat kurgusu:

• İç ünitenin gidiş–dönüş hatları ana radyatör kollektörüne veya omurga hattına bağlanır,
• Toplam su hacmi düşükse veya devreler çok bölünmüşse, modülasyonun dengelenmesi ve defrost sonrası konfor için denge tankı (buffer tank) önerilir,
• Denge tankı ya da ana hat üzerinde:
  • Doğru kapasitede sirkülasyon pompası,
  • Pislik tutucu ve filtre (eşanjör ve pompaları korumak için),
  • Otomatik hava purjörü veya hava ayırıcı,
  • Emniyet ventili ve yeterli hacimde genleşme tankı
• Oda termostatı ve termostatik radyatör vanaları ile oda bazlı sıcaklık kontrolü sağlanır.

Yerden ısıtma ile düşük sıcaklıkta yüksek verim

Panasonic SHF Yüksek Sıcaklık 380 V 9 kW split ısı pompası, yerden ısıtma gibi düşük sıcaklıkta çalışan sistemlerde çok daha yüksek verimle çalışır. Yerden ısıtma, düşük gidiş suyu sıcaklıkları ile bile yüksek konfor sağlayabildiği için ısı pompası verimliliğini artırır.

Yerden ısıtma uygulamasında:

• Düşük sıcaklıklı su, şap altındaki borularda dolaşarak zeminden homojen ısı yayar,
• Zeminden tavana doğru doğal, konforlu bir sıcaklık profili oluşur,
• Düşük gidiş suyu sıcaklıkları ile ısı pompası COP değerleri yükselir, elektrik tüketimi azalır.

Tesisat tarafında dikkat edilmesi gerekenler:

• Yerden ısıtma kolektörlerinde devre bazlı debi ayar imkânı,
• Oda termostatları ve kolektör üzeri motorlu vanalarla zon kontrolü,
• Doğru boru adımı, boru çapı, şap kalınlığı ve yalıtım detaylarının projeye uygun seçilmesi.

Kullanım sıcak suyu için boyler ve üç yollu vana gereksinimi

Neden boyler takviyesi zorunludur?

Panasonic SHF Yüksek Sıcaklık 380 V 9 kW split ısı pompası, kapalı devre ısıtma suyunu ısıtarak radyatör, yerden ısıtma veya fancoil devrelerinde dolaşmasını sağlar. Ancak duş, lavabo ve mutfaklarda kullanılan sıcak su (kullanım sıcak suyu – KSS), hijyen ve standartlar gereği tesisat suyu ile aynı devrede olamaz. Bu nedenle, sıcak kullanım suyu üretimi için mutlaka harici bir boyler takviyesi gereklidir.

Boyler entegrasyonunun temel prensibi:

• Boyler gövdesinde şebeke/kullanım suyu depolanır,
• Isı pompası devresinin gidiş–dönüş hatları boyler içindeki serpantine bağlanır,
• Serpantin içinde dolaşan sıcak tesisat suyu, boyler gövdesindeki şebeke suyuna ısı transfer eder,
• Boyler içindeki su istenen sıcaklığa ulaştığında, banyo ve mutfaklara sıcak su olarak dağıtılır.

Bu kurgu ile:

• Kapalı devre: Isı pompası + ısıtma tesisat suyu,
• Açık devre: Boyler gövdesindeki şebeke/kullanım suyu

net şekilde ayrılır ve sular karışmadan hijyenik sıcak su elde edilir.

Boyler kullanıldığında neden ekstra üç yollu vana gerekir?

Panasonic SHF Yüksek Sıcaklık 380 V 9 kW split ısı pompası, eğer aynı anda hem ısıtma devresine hem de boyler serpantinine su gönderecek şekilde bırakılırsa:

• Isıtma devresi yeterli debiyi alamayabilir,
• Boyler suyu istenen sıcaklığa geç ulaşır, sıcak su konforu düşer,
• Isıtma ve KSS yükleri arasında net bir önceliklendirme yapılamaz,
• Sistem dalgalı, verimsiz ve konforu bozan bir çalışma karakteri sergileyebilir.

Bu nedenle tesisatta:

• Isıtma devresi ile boyler serpantini arasına mutlaka bir üç yollu vana yerleştirilmelidir.

Üç yollu vananın tipik çalışma mantığı:

• Normal (ısıtma) modunda vana, gidiş suyunu radyatör veya yerden ısıtma devresine yönlendirir,
• Boyler termostatı, su sıcaklığının istenen değerin altına düştüğünü algıladığında kontrol ünitesine “sıcak su talebi” sinyali gönderir,
• Isı pompası kontrol sistemi, üç yollu vanayı çevirerek akışı boyler serpantinine yönlendirir,
• Boyler suyu hedef sıcaklığa ulaştığında vana tekrar ısıtma devresine döner.

Bu sayede:

• Kullanım sıcak suyuna ihtiyaç anında otomatik öncelik verilir,
• Isıtma ve boyler devreleri aynı anda kontrolsüz yüklenmez,
• Enerji verimliliği ve konfor dengesi korunur.

Fancoil takviyesi ile soğutma ve üç yollu vana ile devre ayrımı

Fancoil ile yaz aylarında aktif soğutma

Panasonic SHF Yüksek Sıcaklık 380 V 9 kW split ısı pompası, fancoil cihazları ile birlikte kullanıldığında yaz aylarında aktif soğutma da sağlayabilir. Böylece aynı hidrolik merkez üzerinden hem ısıtma hem soğutma yapılarak dört mevsim konfor elde edilir.

Fancoil cihazlarının temel özellikleri:

• İçinde su serpantini ve fan bulunan terminal üniteleridir,
• Isı pompası soğutma moduna geçtiğinde serpantinde soğuk su dolaşır,
• Fan, mahal havasını serpantinden geçirerek ortamdan ısı çeker ve mahali serinletir,
• Oda termostatları veya cihaz üzeri kumandalarla mahal bazlı sıcaklık kontrolü sağlanır.

Tesisat açısından:

• İç üniteden fancoil kolektörüne gidiş–dönüş boruları çekilir,
• Her fancoil için ayrı vana veya motorlu vana ile zon kontrolü yapılır,
• Soğutma modunda serpantinde oluşan yoğuşma (kondens) suyu için eğimli ve kesintisiz bir drenaj hattı tasarlanır.

Isıtma devresi ile fancoil devresinin üç yollu vana ile ayrılması

Yerden ısıtma veya radyatör devresi ile fancoil soğutma devresi, aynı Panasonic SHF Yüksek Sıcaklık 380 V 9 kW ısı pompası üzerinden beslendiğinde, ısıtma ve soğutma devrelerinin aynı anda aktif olması istenmez. Aksi hâlde:

• Yerden ısıtma devresine soğuk su gitmesi zeminde yoğuşma ve nem problemlerine yol açabilir,
• Radyatörlere soğuk su gitmesi, konforu bozarak tesisatta istenmeyen ısıl gerilimler oluşturur.

Bu nedenle:

• Isıtma devresi (radyatör/yerden ısıtma) ile fancoil soğutma devresi arasına, çalışma moduna göre akışı yönlendiren bir üç yollu vana veya uygun vana kombinasyonu yerleştirilmelidir.

Tipik işletme senaryosu:

• Kış modunda: Üç yollu vana, gidiş suyunu ısıtma devresine yönlendirir; fancoil devresi kapalı kalır.
• Yaz modunda: Sistem soğutma moduna alınır; vana konum değiştirerek soğuk suyu fancoil devresine gönderir, ısıtma devresi devre dışı bırakılır.

Bu sayede Panasonic SHF Yüksek Sıcaklık 380 V 9 kW split ısı pompası, tek hidrolik merkez üzerinden hem ısıtma hem soğutma konforu sunar.

Havuz ısıtma için ekstra eşanjör gerekliliği

Havuz suyunu doğrudan ısı pompası devresine bağlamamak

Panasonic SHF Yüksek Sıcaklık 380 V 9 kW split ısı pompası, villa tipi özel havuz veya jakuzi ısıtmasında da kullanılabilir. Ancak havuz suyunda:

• Klor,
• Tuz,
• pH düzenleyici kimyasallar ve diğer katkılar

bulunduğundan, havuz suyunun doğrudan ısı pompası tesisat devresine bağlanması doğru değildir. Bu kimyasallar, cihaz eşanjör yüzeylerinde korozyon ve kireçlenmeye yol açarak sistem ömrünü kısaltır.

Plakalı eşanjör ile güvenli havuz entegrasyonu

Bu nedenle havuz ısıtma uygulamalarında mutlaka ekstra bir plakalı eşanjör kullanılmalıdır. Temel kurgu:

• Panasonic SHF Yüksek Sıcaklık 380 V 9 kW ısı pompası ısıtma devresi, plakalı eşanjörün birincil (primer) tarafına bağlanır,
• Havuz sirkülasyon veya filtrasyon hattı, eşanjörün ikincil (sekonder) tarafına bağlanır,
• Isı, eşanjör plakaları üzerinden iki devre arasında aktarılır; havuz suyu ile tesisat suyu kesinlikle karışmaz.

Havuz tarafında:

• Ayrı bir havuz sirkülasyon pompası veya mevcut filtrasyon pompasına bağlı by-pass hattı,
• Gidiş–dönüş hatlarında sıcaklık sensörleri ve havuz termostatı,
• Debi ve sıcaklık kontrolü için balans ve by-pass vanaları

kullanılarak havuz/jakuzi suyu istenen konfor sıcaklığında tutulabilir. Böylece Panasonic SHF Yüksek Sıcaklık 380 V 9 kW split ısı pompası, hem bina ısıtması–KSS hem de havuz/jakuzi ısıtması için çok yönlü bir çözüm hâline gelir.

Tesisat ve elektrik tarafında öne çıkan teknik başlıklar

Elektrik altyapısı (380 V trifaze besleme)

• 380 V trifaze besleme hattına uygun kesitte kablo ve otomatik sigorta seçimi,
• Isı pompası nominal ve kalkış akımlarına göre doğru amper değerinde şalter ve sigorta kullanımı,
• Kaçak akım koruma rölesi ve gerekirse gerilim koruma ekipmanlarının kullanılması,
• Elektrik panosu ve bağlantıların yetkili elektrik profesyonelleri tarafından yapılması.

Hidrolik devre tasarımı ve ekipman yerleşimi

• Sistem debisine ve toplam basınç kaybına uygun sirkülasyon pompalarının seçimi,
• Doğru boru çapları ile dengeli, mümkün olduğunca kısa tesisat güzergâhlarının tercih edilmesi,
• Pislik tutucu, filtre, hava ayırıcı, emniyet ventili ve genleşme tankının erişilebilir noktalara konumlandırılması,
• Boyler, fancoil ve havuz devreleri için üç yollu vana ve plakalı eşanjör bağlantılarının projede net ve detaylı şekilde tanımlanması.

Sonuç olarak:

Panasonic SHF Yüksek Sıcaklık 380 V 9 kW split ısı pompası, trifaze elektrik altyapısı, yüksek sıcaklıkta çalışma yeteneği ve split tasarımının sağladığı tesisat esnekliği ile:

• Mevcut radyatörlü sistemlerin yenilenebilir enerjiyle çalıştırılması,
• Yerden ısıtma ile konforlu kış ısıtması,
• Fancoil desteğiyle yaz aylarında aktif soğutma,
• Boyler + üç yollu vana ile dört mevsim kullanım sıcak suyu üretimi,
• Plakalı eşanjör ile havuz/jakuzi ısıtması

gibi pek çok ihtiyacı tek merkezden karşılayabilen, kompakt ama güçlü bir hava–su ısı pompası çözümüdür. Doğru projelendirme, üç yollu vana ve eşanjör detaylarının titizlikle uygulanması ve uzman montajla birleştiğinde bu ısı pompası, uzun yıllar boyunca ekonomik, sessiz ve yüksek konforlu bir ısıtma–soğutma deneyimi sunar.
