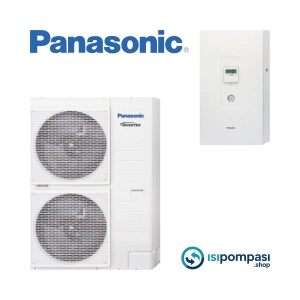

Panasonic SHF Yüksek Sıcaklık 9 kW Split Isı Pompası

Panasonic SHF Yüksek Sıcaklık 9 kW, özellikle eski tip kalorifer petekleri bulunan daireler, dubleks daireler ve iyi yalıtılmış müstakil konutlar için tasarlanmış, split tip ve monofaze çalışan bir hava–su ısı pompası sistemidir. Dış ünite, dış ortam havasındaki yenilenebilir ısı enerjisini toplar; iç ünite (hidrokit) bu enerjiyi suya aktararak radyatör veya yerden ısıtma devresine sıcak su gönderir. Böylece ısıtma, soğutma ve kullanım sıcak suyu (KSS) ihtiyacı tek merkezden yönetilebilir.

Split tasarımda soğutucu akışkan dış ünite ile iç ünite arasında dolaşır, su devresi tamamen bina içerisinde kalır. Bu yapı, donma riskini azaltır, borulama güzergâhını esnek hâle getirir ve iç ünitenin tesisat odası, niş veya teknik hacme yerleştirilmesi ile servis–bakım erişimini kolaylaştırır.

Monofaze çalışan bu 9 kW’lık ısı pompası, 220 V besleme altyapısına sahip konutlarda, mevcut elektrik panosuna küçük takviyelerle rahatlıkla uygulanabilecek pratik ve yüksek verimli bir çözüm sunar.

Radyatör ve yerden ısıtma ile kullanım

Radyatörlü sistemlerde Panasonic SHF 9 kW ısı pompası

Panasonic SHF Yüksek Sıcaklık 9 kW split ısı pompası, yüksek sıcaklıkta çalışma kabiliyeti sayesinde özellikle klasik panel radyatör veya döküm radyatörlü sistemlerin dönüşümünde büyük avantaj sağlar. Mevcut kazan veya kombi sökülüp, yerine bu hava–su ısı pompası devreye alınarak, fosil yakıt tüketimi olmadan aynı tesisat üzerinden ısıtma yapılabilir.

Tipik radyatör tesisat kurgusu:

• İç ünitenin gidiş–dönüş hatları, ana radyatör kollektörüne veya omurga hattına bağlanır,
• Sistem su hacmi düşükse, kararlı çalışma ve defrost sonrası konfor için denge tankı (buffer tank) kullanılması tavsiye edilir,
• Denge tankı veya ana hat üzerinde:
  • Kapsiteye uygun sirkülasyon pompası,
  • Pislik tutucu ve filtre (eşanjör ve pompa koruması için),
  • Otomatik hava purjörü veya hava ayırıcı,
  • Emniyet ventili ve doğru hacimli genleşme tankı
• Oda termostatı ve termostatik radyatör vanaları ile bölgesel kontrol ve enerji tasarrufu sağlanır.

Yerden ısıtma ile düşük sıcaklıkta yüksek verim

Her ne kadar Panasonic SHF Yüksek Sıcaklık 9 kW split ısı pompası özellikle radyatörlü sistemler için ideal olsa da, yerden ısıtma devrelerinde de yüksek verimle çalışabilir. Yerden ısıtma, düşük sıcaklıklı çalışmaya imkân verdiği için bu tür ısı pompası uygulamalarında COP değerleri daha da iyileşir.

Yerden ısıtma uygulamasında:

• Düşük sıcaklıklı su, şap altındaki borularda dolaşarak zeminden homojen ısı yayar,
• Zeminden tavana doğru doğal ve konforlu bir sıcaklık profili oluşur,
• Düşük gidiş sıcaklıkları, ısı pompası verimini artırarak elektrik tüketimini düşürür.

Tesisat tarafında dikkat edilmesi gerekenler:

• Yerden ısıtma kolektörlerinde devre bazlı debi ayar imkânı,
• Odalar için bağımsız termostat kullanımı ve kolektör üzeri motorlu vanalar,
• Doğru boru adımı, boru çapı ve şap–yalıtım detaylarının projeye uygun seçilmesi.

Kullanım sıcak suyu için boyler ve üç yollu vana gereksinimi

Neden boyler takviyesi zorunludur?

Panasonic SHF Yüksek Sıcaklık 9 kW split ısı pompası, kapalı devre ısıtma suyunu ısıtır; bu su radyatör, yerden ısıtma veya fancoil devrelerinde dolaşır. Ancak duş, lavabo ve mutfaklarda kullanılan sıcak su (kullanım sıcak suyu – KSS), hijyen ve yönetmelikler gereği tesisat suyu ile aynı devrede olamaz. Bu nedenle, sıcak kullanım suyu üretimi için mutlaka harici bir boyler takviyesi gerekir.

Boyler entegrasyonunun temel prensibi:

• Boyler gövdesinde şebeke/kullanım suyu depolanır,
• Isı pompası devresinin gidiş–dönüş hatları boyler içindeki serpantine bağlanır,
• Serpantin içinde dolaşan sıcak tesisat suyu, boyler gövdesindeki şebeke suyuna ısı transfer eder,
• Boyler içindeki su istenen sıcaklığa ulaştığında, banyo ve mutfaklara sıcak su olarak dağıtılır.

Böylece:

• Kapalı devre: Isı pompası + tesisat suyu,
• Açık devre: Boyler içindeki şebeke/kullanım suyu

şeklinde iki ayrı devre oluşur ve sular birbirine karışmadan güvenli ve hijyenik sıcak su sağlanır.

Boyler takıldığında neden ekstra üç yollu vana gerekir?

Panasonic SHF Yüksek Sıcaklık 9 kW split ısı pompası, aynı anda hem ısıtma devresine hem de boyler serpantinine su gönderecek şekilde bırakılırsa:

• Isıtma devresi yeterli debiyi alamayabilir,
• Boyler suyu istenen sıcaklığa geç ulaşır, kullanıcı sıcak su konforu düşer,
• Isıtma ve KSS yükleri arasında net bir önceliklendirme yapılamaz,
• Sistem dalgalı ve verimsiz bir çalışma davranışı sergileyebilir.

Bu nedenle tesisat tarafında:

• Isıtma devresi ile boyler serpantini arasına mutlaka bir üç yollu vana yerleştirilmelidir.

Üç yollu vananın çalışma mantığı:

• Normal (ısıtma) modunda vana, gidiş suyunu radyatör veya yerden ısıtma devresine yönlendirir,
• Boyler termostatı, su sıcaklığının ayar değerinin altına düştüğünü algıladığında kontrol paneline “sıcak su talebi” sinyali gönderir,
• Isı pompası kontrolü, üç yollu vanayı çevirerek akışı boyler serpantinine yönlendirir,
• Boyler suyu hedef sıcaklığa ulaştığında vana tekrar ısıtma devresine döner.

Bu sayede:

• Kullanım sıcak suyuna ihtiyaç anında otomatik öncelik verilir,
• Isıtma ve boyler devreleri aynı anda kontrolsüz yüklenmez,
• Enerji verimliliği, sıcak su ve ısıtma konforu dengeli biçimde korunur.

Fancoil takviyesi ile soğutma ve üç yollu vana ile devre ayrımı

Fancoil ile yaz aylarında aktif soğutma

Panasonic SHF Yüksek Sıcaklık 9 kW split ısı pompası, doğru tesisat kurgusu ile yaz aylarında aktif soğutma yapacak şekilde de kullanılabilir. İç mekânlara yerleştirilecek fancoil cihazları ile aynı hidrolik merkez üzerinden hem ısıtma hem soğutma sağlanabilir.

Fancoil cihazlarının temel özellikleri:

• İçinde su serpantini ve fan bulunan terminal üniteleridir,
• Isı pompası soğutma moduna geçtiğinde serpantinde soğuk su dolaşır,
• Fan, oda havasını serpantinden geçirerek ortamdan ısı çeker ve mahali serinletir,
• Oda termostatları ile her mahallin sıcaklığı ayrı ayrı kontrol edilebilir.

Tesisat açısından:

• İç üniteden fancoil kolektörüne gidiş–dönüş hatları çekilir,
• Her fancoil için ayrı bağlantı, vana veya motorlu vana kullanılır,
• Soğutma sırasında serpantinde oluşan yoğuşma (kondens) suyu için uygun eğime sahip bir drenaj hattı projelendirilir.

Isıtma devresi ile fancoil devresinin üç yollu vana ile ayrılması

Yerden ısıtma veya radyatör devresi ile fancoil soğutma devresi aynı Panasonic SHF Yüksek Sıcaklık 9 kW ısı pompası üzerinden beslendiğinde, ısıtma ve soğutma devrelerinin aynı anda aktif olmaması gerekir. Aksi hâlde:

• Yerden ısıtma devresine soğuk su gitmesi zeminde yoğuşma ve nem problemleri oluşturabilir,
• Radyatörlere soğuk su verilmesi konforu bozar ve tesisatta gereksiz ısıl gerilim yaratır.

Bu nedenle:

• Isıtma devresi (radyatör/yerden ısıtma) ile fancoil soğutma devresi arasına, çalışma moduna göre akışı yönlendiren bir üç yollu vana veya uygun vana kombinasyonu yerleştirilmelidir.

Tipik işletme senaryosu:

• Kış modunda: Üç yollu vana, gidiş suyunu ısıtma devresine yönlendirir; fancoil devresi kapalı kalır.
• Yaz modunda: Sistem soğutma moduna alınır; vana konum değiştirerek soğuk suyu fancoil devresine gönderir, ısıtma devresi devre dışı bırakılır.

Bu sayede Panasonic SHF Yüksek Sıcaklık 9 kW split ısı pompası, tek hidrolik merkez üzerinden hem ısıtma hem soğutma konforu sağlayabilen dört mevsim iklimlendirme çözümü hâline gelir.

Havuz ısıtma için ekstra eşanjör gerekliliği

Havuz suyunu doğrudan ısı pompası devresine bağlamamak

Panasonic SHF Yüksek Sıcaklık 9 kW split ısı pompası, villa tipi özel havuz veya jakuzi ısıtmasında da verimli bir ısı kaynağı olarak kullanılabilir. Ancak havuz suyunda:

• Klor,
• Tuz,
• pH düzenleyici kimyasallar ve diğer katkılar

bulunduğundan, havuz suyunun doğrudan ısı pompası tesisat devresine bağlanması uygun değildir. Bu kimyasallar cihaz eşanjör yüzeylerinde korozyon ve kireçlenmeye neden olur, sistem ömrünü kısaltır.

Plakalı eşanjör ile güvenli havuz entegrasyonu

Bu nedenle havuz ısıtma uygulamalarında mutlaka ekstra bir plakalı eşanjör kullanılmalıdır. Temel kurgu:

• Panasonic SHF Yüksek Sıcaklık 9 kW ısı pompası ısıtma devresi, plakalı eşanjörün birincil (primer) tarafına bağlanır,
• Havuz sirkülasyon veya filtrasyon hattı, eşanjörün ikincil (sekonder) tarafına bağlanır,
• Isı, eşanjör plakaları üzerinden iki devre arasında aktarılır; havuz suyu ile tesisat suyu kesinlikle karışmaz.

Havuz tarafında:

• Ayrı bir havuz sirkülasyon pompası veya mevcut filtrasyon pompasına bağlı by-pass hattı,
• Gidiş–dönüş hatlarında sıcaklık sensörleri ve havuz termostatı,
• Debi ve sıcaklık ayarı için balans ve by-pass vanaları

kullanılarak havuz/jakuzi suyu istenen sıcaklıkta tutulabilir. Böylece Panasonic SHF Yüksek Sıcaklık 9 kW split ısı pompası, hem bina ısıtması–KSS hem de havuz/jakuzi ısıtması için çok yönlü bir çözüm sunar.

Tesisat ve elektrik tarafında öne çıkan başlıklar

Elektrik altyapısı (monofaze besleme)

• 220 V monofaze besleme hattına uygun kesitte kablo ve sigorta seçimi,
• Isı pompası nominal akımına uygun otomatik sigorta ve şalter seçimi,
• Kaçak akım koruma rölesi ve gerekiyorsa gerilim koruma elemanlarının kullanılması,
• Elektrik panosu ve bağlantıların yetkili elektrikçi tarafından yapılması.

Hidrolik devre tasarımı ve ekipman yerleşimi

• Sistem debisine ve toplam basınç kaybına göre seçilmiş sirkülasyon pompaları,
• Doğru çaplı borular, dengeli dağıtım ve olabildiğince kısa hat güzergâhları,
• Pislik tutucu, filtre, hava ayırıcı, emniyet ventili ve genleşme tankının erişilebilir noktalara yerleştirilmesi,
• Boyler, fancoil ve havuz devreleri için üç yollu vana ve plakalı eşanjör bağlantılarının projede net ve detaylı tanımlanması.

Sonuç olarak:

Panasonic SHF Yüksek Sıcaklık 9 kW split ısı pompası, yüksek sıcaklıkta çalışma yeteneği, split tasarımı ve monofaze elektrik altyapısıyla:

• Mevcut radyatörlü sistemlerin yenilenebilir enerjiye dönüştürülmesi,
• Yerden ısıtma ile yüksek konforlu kış ısıtması,
• Fancoil takviyesi ile yaz aylarında aktif soğutma,
• Boyler + üç yollu vana ile dört mevsim kullanım sıcak suyu üretimi,
• Plakalı eşanjör ile havuz/jakuzi ısıtması

gibi pek çok ihtiyacı tek merkezden karşılayabilen, modern ve verimli bir hava–su ısı pompası çözümüdür. Doğru projelendirme, üç yollu vana ve eşanjör detaylarının titizlikle uygulanması ve uzman montajla birleştiğinde bu ısı pompası, uzun yıllar boyunca ekonomik, sessiz ve son derece konforlu bir ısıtma–soğutma deneyimi sağlar.
