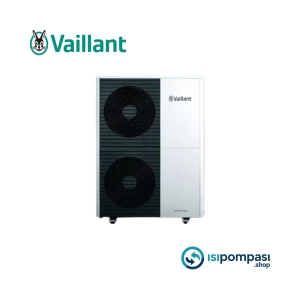

Vaillant Arotherm Plus 15 kW Isı Pompası – Geniş metrajlı konutlar için monoblok, güçlü ve verimli çözüm

Vaillant Arotherm Plus 15 kW ısı pompası, yüksek ısı ihtiyacına sahip iyi yalıtılmış villalar, dubleks/üç katlı konutlar ve küçük ticari alanlar için tasarlanmış, monoblok ve monofaze çalışan bir hava–su ısı pompası çözümüdür. Monoblok tasarım sayesinde soğutucu devrenin tamamı dış ünitenin içinde kalır; bina içine yalnızca su tesisatı girer. Böylece sahada gaz devresiyle uğraşmadan, tamamen su tarafı üzerinden montaj ve devreye alma yapılabilir. Monofaze (220 V) besleme ile Türkiye’deki standart konut elektrik altyapısına uyum sağlayan Vaillant Arotherm Plus 15 kW ısı pompası, yerden ısıtma, düşük sıcaklıklı radyatör ve fancoil sistemleriyle birlikte kullanıldığında, geniş metrajlı yapılarda dahi dört mevsim konfor, verimlilik ve esneklik sunar.

Monoblok monofaze ısı pompası sisteminin tesisata entegrasyonu

Vaillant Arotherm Plus 15 kW ısı pompası, dış ünitenin içinde: Soğutucu akışkan devresi ve kompresör, Plakalı eşanjör, Sirkülasyon pompası, Sensörler ve kontrol bileşenleri gibi ana elemanları barındırır. Kullanıcı tarafında yalnızca su devresi ile çalışıldığı için, bina içinde kompakt bir hidrolik merkez oluşturulur.

Hidrolik merkez ve kollektörlü dağıtım

Tipik bir hidrolik kurguda bina içinde şu elemanlar bulunur: Gidiş/dönüş ısıtma suyu hattı, Genleşme tankı, emniyet ventili, manometre, otomatik hava purjörleri, Yerden ısıtma kollektörü, Düşük sıcaklıklı radyatör devresi (varsa), Fancoil devresi ve kollektörü (varsa), Zon vanaları ve oda termostatları (bölgesel kontrol için). Bu yapı sayesinde Vaillant Arotherm Plus 15 kW ısı pompası, tüm ısıtma ve olası soğutma devrelerinin beslendiği merkezi “ısı üretim noktası” haline gelir. Özellikle büyük metrajlı projelerde farklı kat ve zonları ayrı ayrı yönetmek mümkün olur.

Boyler ile sıcak kullanım suyu – Neden ekstra bir üç yollu vana gerekir?

Vaillant Arotherm Plus 15 kW ısı pompası, banyo ve mutfak için konforlu sıcak kullanım suyu sağlayabilmek adına harici bir boyler (kullanım suyu deposu) ile birlikte kullanılmalıdır. Isı pompası devresindeki ısıtma suyu, boyler içindeki serpantinden geçerek kullanım suyuna ısı aktarır. Ancak aynı ısı pompası hem ısıtma devresini (yerden ısıtma/radyatör) hem de boyler serpantinini aynı anda beslemeye kalktığında hidrolik karışıklık ve konfor kaybı oluşur. Bu nedenle devrede mutlaka ekstra bir üç yollu vana bulunmalıdır.

Boyler devresi hidrolik şeması ve üç yollu vananın görevi

Sahada kullanılan tipik çözüm şu şekilde kurgulanır: Vaillant Arotherm Plus 15 kW ısı pompası gidiş hattı, motorlu bir üç yollu vana üzerinden iki kola ayrılır: Isıtma devresi hattı (yerden ısıtma/radyatör kollektörü), Boyler serpantin hattı. Boyler üzerindeki sıcaklık sensörü, sıcak su talebi algıladığında kontrol ünitesi üç yollu vanayı boyler konumuna alır; tüm debi boyler serpantinine yönlendirilir. Boyler istenen sıcaklığa ulaştığında vana tekrar ısıtma devresine döner ve konut ısıtması kaldığı yerden devam eder. Bu kurgu ile: Boyler öncelikli ve hızlı şekilde ısınır, Isıtma devresinde debi ve sıcaklık dengesi korunur, Geri dönüş suyu karışımı kontrol altında tutularak ısı pompası daha verimli ve stabil çalışır. Üç yollu vana kullanılmadığında: Debi hem boylere hem ısıtma devresine dağılır, Boyler geç ısınır, Yerden ısıtma/radyatör sıcaklıkları dalgalanır, Sistem hidrolik dengesi bozulur ve ısı pompası beklenen konforu sağlayamaz. Bu nedenle Vaillant Arotherm Plus 15 kW ısı pompası ile boylerli sistemlerde üç yollu vana, tesisat açısından vazgeçilmez bir elemandır.

Fancoil ile soğutma – Üç yollu vana ile ısıtma/soğutma devrelerinin yönetimi

Vaillant Arotherm Plus 15 kW ısı pompası, soğutma modunda da çalışarak fancoil cihazları üzerinden yaz aylarında konforlu bir serinletme sağlar. Geniş metrajlı konutlarda, özellikle salon, yaşam alanları ve üst katlarda kullanılan fancoil’ler ile dengeli ve homojen bir soğutma elde edilir. Ancak ısıtma devreleri (yerden ısıtma/radyatör) ile soğutma devresi (fancoil) hidrolik olarak doğru ayrılmalıdır.

Isıtma devresi – fancoil devresi ayrımı

Pratik bir uygulama şu şekilde kurgulanabilir: Vaillant Arotherm Plus 15 kW ısı pompası gidiş hattı, ana bir kollektöre bağlanır, Bu kollektörden: Yerden ısıtma devresi, Radyatör devresi (varsa), Fancoil devresi için ayrı çıkışlar alınır, Fancoil devresine giden hatta motorlu bir üç yollu vana yerleştirilir. Bu üç yollu vana: Kış modunda → Fancoil devresini kapatarak akışı öncelikle yerden ısıtma ve/veya radyatör devrelerine yönlendirir; ısı pompası ısıtma modunda çalışır. Yaz modunda → Isıtma devrelerini kapatır veya minimuma indirir, tüm debiyi fancoil kollektörüne yönlendirir; ısı pompası soğutma modunda çalışırken fancoil’ler üzerinden serinletme yapılır. İhtiyaca göre, yerden ısıtma devresi de sınırlı soğutma için kullanılabilir. Bu durumda: Karışım vanası ile zemine giden su sıcaklığı, yoğuşma riskini azaltacak seviyede sınırlandırılır, Zemin ve oda sensörleri ile yüzey sıcaklıkları kontrol edilir. Bu sayede Vaillant Arotherm Plus 15 kW ısı pompası, tek bir hidrolik merkez üzerinden hem ısıtma hem de soğutma devrelerini hassas ve konforlu şekilde yönetebilir.

Havuz ısıtma imkânı – Neden ekstra bir eşanjör gereklidir?

Vaillant Arotherm Plus 15 kW ısı pompası, doğru kapasite hesabı ile küçük ve orta hacimli havuzların veya jakuzi tarzı sıcak su hacimlerinin ısıtılmasında da kullanılabilir. Ancak havuz suyunun kimyasal içeriği (klor, pH düzenleyiciler vb.) ve hijyen gereklilikleri sebebiyle, havuz suyunun doğrudan ısı pompası devresinde dolaştırılması uygun değildir. Bu nedenle havuz devresi ile ısı pompası devresini birbirinden ayırmak için mutlaka ekstra bir plakalı eşanjör kullanılmalıdır.

Havuz devresinin ısı pompası tesisatına bağlanması

Tipik bir havuz ısıtma kurgusu şu şekilde uygulanır: Vaillant Arotherm Plus 15 kW ısı pompası, kapalı ısıtma devresindeki suyu plakalı eşanjörün birincil tarafına gönderir, Havuz sirkülasyon pompası, klorlu havuz suyunu aynı eşanjörün ikincil tarafında dolaştırır, İki devre arasında yalnızca ısı transferi gerçekleşir; su karışımı olmaz. Bu çözümle: Havuz suyundaki kimyasallar, ısı pompasının plakalı eşanjörüne, pompasına ve diğer hidrolik bileşenlerine zarar vermez, Havuz devresi; filtre, skimmer ve sirkülasyon hattı ile tamamen bağımsız bir sistem olarak çalışır, Sezonsal kullanımda birkaç vana ile havuz devresi kolaylıkla devre dışı bırakılabilir. İhtiyaca göre havuz eşanjörünü devreye alıp devreden çıkarmak için ilave bir üç yollu vana ve havuz tarafına özel bir sirkülasyon pompası da kullanılabilir. Böylece konut ısıtması, kullanım sıcak suyu ve havuz ısıtması, aynı Vaillant Arotherm Plus 15 kW ısı pompası üzerinden kontrollü ve güvenli biçimde yönetilir.

Vaillant Arotherm Plus 15 kW ısı pompası ile güçlü, kompakt ve çok yönlü sistem

Özetle Vaillant Arotherm Plus 15 kW ısı pompası: Monoblok ve monofaze yapısıyla geniş metrajlı konutlara ve küçük ticari alanlara kolayca entegre edilebilen, Boyler ile sıcak kullanım suyu üretirken ekstra üç yollu vana sayesinde akışı doğru yöneten, Fancoil takviyesi ile yazın soğutma, kışın destek ısıtma imkânı sunan, Ek plakalı eşanjör ile havuz ısıtma devresini tesisata güvenli şekilde bağlayabilen modern ve yüksek kapasiteli bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş kollektör yapısı, üç yollu vana yerleşimi, plakalı eşanjör ve sirkülasyon pompaları ile birlikte uygulandığında, tek bir Vaillant Arotherm Plus 15 kW ısı pompası, büyük metrajlı yapılarınızın ısıtma, soğutma ve sıcak su ihtiyaçlarını uzun yıllar boyunca verimli, konforlu ve güvenilir biçimde karşılayabilir.
