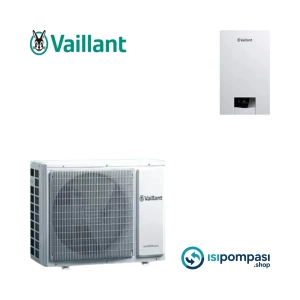

Vaillant Arotherm Pure 10 kW Isı Pompası – Orta ve geniş metrajlı konutlar için ekonomik ve verimli çözüm

Vaillant Arotherm Pure 10 kW ısı pompası, iyi yalıtılmış müstakil evler, dubleks daireler ve orta–geniş metrajlı modern konutlar için tasarlanmış, split tip ve monofaze çalışan bir hava–su ısı pompası çözümüdür. Dış ünite, dış havadaki ısı enerjisini alır; iç ünitede bu enerji su devresine aktarılır ve yerden ısıtma, düşük sıcaklıklı radyatör veya fancoil sistemleriyle birlikte dört mevsim kullanılabilir. Monofaze (220 V) besleme yapısı sayesinde ilave trifaze hat gerektirmez; Türkiye’deki standart konut elektrik altyapısıyla doğrudan uyumludur. Yatırım maliyetini makul tutarken, işletme maliyetini düşürmek ve konforu artırmak isteyen kullanıcılar için Vaillant Arotherm Pure 10 kW ısı pompası, güçlü, sade ve güvenilir bir çözüm sunar.

Split monofaze ısı pompası yapısı ve tesisata entegrasyon

Vaillant Arotherm Pure 10 kW ısı pompası, dış ünite ve iç üniteden oluşan split bir hava–su ısı pompası sistemidir. Soğutucu akışkan devresi yalnızca dış ve iç ünite arasında kapalı devre çalışır; bina içinde yalnızca su devresi dolaşır. Bu yapı, hem güvenlik hem de uygulama açısından önemli avantaj sağlar.

Hidrolik merkez ve kollektörlü dağıtım

Tipik bir tesisat kurgusunda: Dış ünite → Dış havadan ısıyı alır, soğutucu akışkan ile iç üniteye taşır, İç ünite → Plakalı eşanjör üzerinden ısıyı ısıtma/soğutma su devresine aktarır, Sirkülasyon pompası → Yerden ısıtma, radyatör ve fancoil devrelerine gerekli debiyi sağlar, Emniyet elemanları → Genleşme tankı, emniyet ventili, otomatik hava purjörleri ve sensörler ile sistem güvenli ve stabil şekilde çalışır. İç üniteden sonra bir ana kollektör konumlandırılarak: Yerden ısıtma kollektörü, Düşük sıcaklıklı radyatör devresi (varsa), Fancoil devresi (varsa) tek bir Vaillant Arotherm Pure 10 kW ısı pompası üzerinden beslenir. Böylece cihaz, evin tüm ısıtma ve olası soğutma devrelerinin merkezi ısı kaynağı hâline gelir.

Boyler ile sıcak kullanım suyu – Neden ekstra bir üç yollu vana gerekir?

Vaillant Arotherm Pure 10 kW ısı pompası, banyo ve mutfak için konforlu sıcak kullanım suyu sağlayabilmek adına harici bir boyler (kullanım suyu deposu) ile birlikte kullanılmalıdır. Isı pompası devresindeki ısıtma suyu, boyler içindeki serpantinden geçerek kullanım suyunu ısıtır. Ancak aynı ısı pompası hem ısıtma devresini (yerden ısıtma/radyatör) hem de boyler serpantinini aynı anda beslemeye çalıştığında: Boyler geç ısınır, Isıtma devrelerinde sıcaklık dalgalanır, Hidrolik denge bozulur. Bu nedenle devrede mutlaka ekstra bir üç yollu vana kullanılmalıdır.

Boyler devresinde üç yollu vananın görevi ve devre şeması

Pratik bir hidrolik kurguda: Vaillant Arotherm Pure 10 kW ısı pompası gidiş hattı, motorlu bir üç yollu vana ile iki kola ayrılır: Isıtma devresi hattı (yerden ısıtma/radyatör kollektörü), Boyler serpantin hattı. Boyler üzerindeki sıcaklık sensörü sıcak su talebini veya sıcaklık düşüşünü algıladığında, kontrol ünitesi üç yollu vanayı boyler konumuna alır; tüm debi boyler serpantinine yönlendirilir. Boyler hedef sıcaklığa ulaştığında vana tekrar ısıtma devresine döner ve konut ısıtması kaldığı yerden devam eder. Bu sayede: Boyler “öncelikli devre” hâline gelerek hızlı ve kontrollü bir şekilde ısınır, Isıtma devresinin debi ve sıcaklık dengesi korunur, Geri dönüş suyu sıcaklıkları karışmadan ısı pompası daha verimli ve stabil çalışır. Üç yollu vana kullanılmadığında debi hem boylere hem ısıtma devresine aynı anda dağılır; bu da konfor kaybına ve gereksiz enerji tüketimine yol açar.

Fancoil ile soğutma – Üç yollu vana ile ısıtma/soğutma devre yönetimi

Vaillant Arotherm Pure 10 kW ısı pompası, soğutma modunda da çalışarak fancoil cihazları üzerinden yaz aylarında serinletme imkânı sunar. Orta–geniş metrajlı konutlarda salon, oturma odası ve yatak odalarına yerleştirilen birkaç fancoil ile homojen ve kontrollü bir soğutma sağlanabilir. Ancak ısıtma devreleri (yerden ısıtma/radyatör) ile soğutma devresi (fancoil) hidrolik olarak doğru şekilde ayrılmalıdır.

Isıtma devresi – fancoil devresi ayrımı

Pratik bir tesisat kurgusu şu şekilde tasarlanabilir: Isı pompası gidiş hattı ana bir kollektöre bağlanır, Bu kollektörden: Yerden ısıtma devresi, Radyatör devresi (varsa), Fancoil devresi için ayrı çıkışlar alınır, Fancoil devresine giden hatta motorlu bir üç yollu vana yerleştirilir. Bu üç yollu vana: Kış modunda → Fancoil devresini kapatarak tüm debiyi yerden ısıtma ve/veya radyatör devrelerine yönlendirir; Vaillant Arotherm Pure 10 kW ısı pompası ısıtma modunda çalışır. Yaz modunda → Isıtma devrelerini kapatır veya minimuma indirir, tüm debiyi fancoil kollektörüne yönlendirir; ısı pompası soğutma modunda çalışırken fancoil’ler üzerinden serinletme yapılır. İstenirse, yerden ısıtma devresi de karışım vanası ve zemin sensörleriyle sınırlı soğutma için kullanılabilir. Zemine giden su sıcaklığı yoğuşma riskini azaltacak seviyede sınırlandırılır; böylece hem konforlu hem de güvenli bir serinletme elde edilir.

Havuz ısıtma imkânı – Neden ekstra bir eşanjör gereklidir?

Vaillant Arotherm Pure 10 kW ısı pompası, doğru kapasite hesabı yapıldığında küçük ve orta hacimli havuzların veya jakuzi benzeri hacimlerin ısıtılmasında da kullanılabilir. Ancak havuz suyunun kimyasal içeriği (klor, pH düzenleyiciler vb.) ve hijyen gereklilikleri nedeniyle, havuz suyunun doğrudan ısı pompası devresinde dolaştırılması uygun değildir. Bu sebeple havuz devresi ile ısı pompası devresini ayırmak için mutlaka ek bir plakalı eşanjör kullanılmalıdır.

Havuz devresinin ısı pompası tesisatına bağlanması

Tipik bir havuz ısıtma kurgusunda: Vaillant Arotherm Pure 10 kW ısı pompası, kapalı ısıtma devresindeki suyu plakalı eşanjörün birincil tarafına gönderir, Havuz sirkülasyon pompası, klorlu havuz suyunu aynı eşanjörün ikincil tarafında dolaştırır, İki devre arasında yalnızca ısı transferi gerçekleşir; su karışımı olmaz. Bu çözüm ile: Havuz suyundaki kimyasallar, ısı pompasının plakalı eşanjörüne, pompasına ve diğer hidrolik bileşenlerine zarar vermez, Havuz devresi; filtre, skimmer ve sirkülasyon hattı ile tamamen bağımsız bir sistem olarak çalışır, Sezonsal kullanımda, birkaç vana kapatılarak havuz devresi kolayca devre dışı bırakılabilir. İhtiyaç halinde, havuz eşanjörünü devreye alıp devreden çıkarmak için ilave bir üç yollu vana ve havuz tarafına özel bir sirkülasyon pompası da kullanılabilir. Böylece konut ısıtması, kullanım sıcak suyu ve havuz ısıtması, aynı Vaillant Arotherm Pure 10 kW ısı pompası üzerinden kontrollü, güvenli ve esnek şekilde yönetilebilir.

Vaillant Arotherm Pure 10 kW ısı pompası ile dengeli, ekonomik ve çok yönlü sistem

Özetle Vaillant Arotherm Pure 10 kW ısı pompası: Split ve monofaze yapısıyla orta ve geniş metrajlı konutlara kolayca entegre olabilen, Boyler ile sıcak kullanım suyu üretirken ekstra üç yollu vana sayesinde akışı doğru yöneten, Fancoil takviyesi ile yazın soğutma, kışın ise destek ısıtma imkânı sunan, Ek plakalı eşanjör ile havuz ısıtma devresini tesisata güvenli şekilde bağlayabilen modern ve ekonomik bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş kollektör yapısı, üç yollu vana yerleşimi, plakalı eşanjör ve sirkülasyon pompaları ile birlikte uygulandığında, tek bir Vaillant Arotherm Pure 10 kW ısı pompası, evinizin ısıtma, soğutma ve sıcak su ihtiyaçlarını uzun yıllar boyunca verimli, konforlu ve güvenilir biçimde karşılayabilir.
