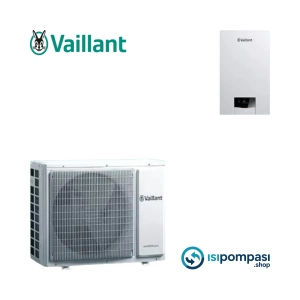

Vaillant Arotherm Pure 8 kW Isı Pompası – Orta metrajlı konutlar için ekonomik, verimli ve kompakt çözüm

Vaillant Arotherm Pure 8 kW ısı pompası, iyi yalıtılmış müstakil evler, dubleks daireler ve orta metrajlı modern konutlar için tasarlanmış, split tip ve monofaze çalışan bir hava–su ısı pompası çözümüdür. Dış ünite, dış havadaki ısı enerjisini alır; iç ünite bu enerjiyi su devresine aktararak yerden ısıtma, düşük sıcaklıklı radyatör veya fancoil sistemleriyle birlikte dört mevsim konfor sağlar. Monofaze (220 V) besleme yapısı ile Türkiye’deki standart konut elektrik altyapısına ilave trifaze hat gerektirmeden uyum sağlar. Yatırım maliyeti kontrollü, işletme maliyeti düşük, sade ama işlevsel bir çözüm arayan kullanıcılar için Vaillant Arotherm Pure 8 kW ısı pompası, hem performans hem de ekonomi dengesini yakalayan ideal bir seçenektir.

Split monofaze ısı pompası yapısı ve tesisata entegrasyonu

Vaillant Arotherm Pure 8 kW ısı pompası, dış ünite ve iç üniteden oluşan split bir hava–su ısı pompası sistemidir. Soğutucu akışkan devresi yalnızca dış ve iç ünite arasında kapalı devre halinde çalışır; bina içinde sadece su devresi tesisata bağlanır. Bu sayede hem güvenlik artar hem de montaj süreci sadeleşir.

Hidrolik merkez ve dağıtım kurgusu

Tipik bir uygulamada sistem şu şekilde tasarlanır: Dış ünite → Dış havadan ısıyı alır ve soğutucu akışkan ile iç üniteye taşır, İç ünite → Plakalı eşanjör üzerinden bu ısıyı ısıtma/soğutma su devresine aktarır, Sirkülasyon pompası → Yerden ısıtma, radyatör ve fancoil devrelerine gerekli debiyi sağlar, Emniyet ekipmanları → Genleşme tankı, emniyet ventili, otomatik hava purjörleri ve sensörler ile sistem güvenli ve kararlı şekilde çalışır. İç ünite sonrası bir ana kollektör kullanılarak: Yerden ısıtma halkaları, Düşük sıcaklıklı radyatör devresi (varsa), Fancoil devresi (varsa) tek bir Vaillant Arotherm Pure 8 kW ısı pompası üzerinden beslenir. Böylece cihaz, evin tüm ısıtma ve olası soğutma devrelerinin merkezi ısı kaynağı haline gelir.

Boyler ile sıcak kullanım suyu – Neden ekstra bir üç yollu vana gerekir?

Vaillant Arotherm Pure 8 kW ısı pompası, banyo ve mutfak için konforlu sıcak kullanım suyu sağlayabilmek adına harici bir boyler (kullanım suyu deposu) ile birlikte kullanılmalıdır. Isı pompası devresindeki ısıtma suyu, boyler içindeki serpantinden geçerek kullanım suyuna ısı transfer eder. Ancak aynı ısı pompası hem ısıtma devresini (yerden ısıtma/radyatör) hem de boyler serpantinini aynı anda beslemeye kalktığında hidrolik karışıklık, gecikmiş sıcak su ve konfor kaybı yaşanır. Bu nedenle devrede mutlaka ekstra bir üç yollu vana bulunmalıdır.

Boyler devresinde üç yollu vananın görevi ve hidrolik şeması

Pratik bir tesisat kurgusunda: Vaillant Arotherm Pure 8 kW ısı pompası gidiş hattı, motorlu bir üç yollu vana üzerinden iki kola ayrılır: Isıtma hattı (yerden ısıtma/radyatör kollektörü), Boyler serpantin hattı. Boyler sensörü sıcak su talebini ve sıcaklık düşümünü algıladığında, kontrol ünitesi üç yollu vanayı boyler konumuna alır; tüm debi boyler serpantinine yönlendirilir. Boyler istenen sıcaklığa ulaştığında vana tekrar ısıtma devresine döner ve konut ısıtması kaldığı yerden devam eder. Bu sayede: Boyler öncelikli ve hızlı şekilde ısınır, Isıtma devresinin debi ve sıcaklık dengesi korunur, Geri dönüş suyu sıcaklıkları karışmadan ısı pompası daha verimli ve stabil çalışır. Üç yollu vana kullanılmadığında debi hem boylere hem ısıtma devresine aynı anda dağılır; boyler çok daha geç ısınır, yerden ısıtma/radyatör sıcaklıkları dalgalanır ve sistem beklenen konforu sağlayamaz.

Fancoil ile soğutma – Üç yollu vana ile ısıtma/soğutma devre yönetimi

Vaillant Arotherm Pure 8 kW ısı pompası, soğutma modunda da çalışarak fancoil cihazları üzerinden yaz aylarında serinletme imkânı sunar. Orta metrajlı konutlarda, salon ve yaşam alanlarına yerleştirilecek birkaç fancoil ile oldukça dengeli bir soğutma sağlanabilir. Ancak ısıtma devreleri (yerden ısıtma/radyatör) ile soğutma devresi (fancoil) hidrolik olarak doğru ayrılmalıdır.

Isıtma devresi – fancoil devresi ayrımı ve üç yollu vana kullanımı

Pratik bir çözüm şu şekilde kurgulanır: Isı pompası gidiş hattı, ana bir kollektöre bağlanır, Bu kollektörden: Yerden ısıtma devresi, Radyatör devresi (varsa), Fancoil devresi için ayrı çıkışlar alınır, Fancoil devresine giden hatta motorlu bir üç yollu vana yerleştirilir. Bu üç yollu vana: Kış modunda → Fancoil devresini kapatarak tüm debiyi yerden ısıtma ve/veya radyatör devrelerine yönlendirir; Vaillant Arotherm Pure 8 kW ısı pompası ısıtma modunda çalışır. Yaz modunda → Isıtma devrelerini kapatır veya minimuma indirir, tüm debiyi fancoil kollektörüne yönlendirir; ısı pompası soğutma modunda çalışırken fancoil’ler üzerinden serinletme yapılır. İstenirse yerden ısıtma devresi, dikkatli sıcaklık kontrolü ve karışım vanası ile sınırlı soğutma için de kullanılabilir. Zemin ve oda sensörleriyle yüzey sıcaklıkları kontrol edilerek yoğuşma riski azaltılır, böylece hem konforlu hem de güvenli bir serinletme sağlanır.

Havuz ısıtma imkânı – Neden ekstra bir eşanjör gereklidir?

Vaillant Arotherm Pure 8 kW ısı pompası, doğru kapasite hesabı ile küçük ve orta hacimli havuzların veya jakuzi benzeri sıcak su hacimlerinin ısıtılmasında da kullanılabilir. Ancak havuz suyunun kimyasal içeriği (klor, pH düzenleyiciler vb.) ve hijyen gereklilikleri sebebiyle, havuz suyunun doğrudan ısı pompası devresinde dolaştırılması doğru değildir. Bu nedenle havuz devresi ile ısı pompası devresini birbirinden ayırmak için mutlaka ek bir plakalı eşanjör kullanılması gerekir.

Havuz devresinin ısı pompası tesisatına bağlanması

Tipik bir havuz ısıtma kurgusu şu şekilde uygulanır: Vaillant Arotherm Pure 8 kW ısı pompası, kapalı ısıtma devresindeki suyu plakalı eşanjörün birincil tarafına gönderir, Havuz sirkülasyon pompası, klorlu havuz suyunu aynı eşanjörün ikincil tarafında dolaştırır, İki devre arasında yalnızca ısı transferi gerçekleşir; su karışımı olmaz. Bu çözümle: Havuz suyundaki kimyasallar, ısı pompasının plakalı eşanjörüne, pompasına ve diğer hidrolik bileşenlerine zarar vermez, Havuz devresi; filtre, skimmer ve sirkülasyon hattı ile tamamen bağımsız bir sistem olarak çalışır, Sezonsal kullanımda, birkaç vana kapatılarak havuz devresi kolayca devre dışı bırakılabilir. İhtiyaca göre havuz eşanjörünü devreye alıp devreden çıkarmak için ilave bir üç yollu vana ve havuz tarafına özel bir sirkülasyon pompası da kullanılabilir. Böylece konut ısıtması, kullanım sıcak suyu ve havuz ısıtması, aynı Vaillant Arotherm Pure 8 kW ısı pompası üzerinden kontrollü, güvenli ve esnek şekilde yönetilebilir.

Vaillant Arotherm Pure 8 kW ısı pompası ile dengeli, ekonomik ve çok yönlü sistem

Özetle Vaillant Arotherm Pure 8 kW ısı pompası: Split ve monofaze yapısıyla orta metrajlı konutlara kolayca entegre edilebilen, Boyler ile sıcak kullanım suyu üretirken ekstra üç yollu vana sayesinde akışı doğru yöneten, Fancoil takviyesi ile yazın soğutma, kışın ise destek ısıtma imkânı sunan, Ek plakalı eşanjör ile havuz ısıtma devresini tesisata güvenli şekilde bağlayabilen modern ve ekonomik bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş kollektör yapısı, üç yollu vana yerleşimi, plakalı eşanjör ve sirkülasyon pompaları ile birlikte uygulandığında, tek bir Vaillant Arotherm Pure 8 kW ısı pompası, evinizin ısıtma, soğutma ve sıcak su ihtiyaçlarını uzun yıllar boyunca verimli, konforlu ve güvenilir biçimde karşılayabilir.
