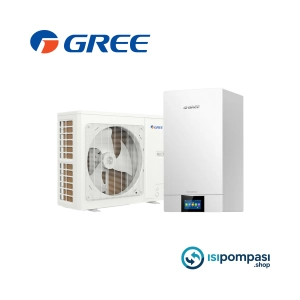

Gree VersatiIII 12 kW Isı Pompası

Split, monofaze, çok bölgeli konfor için ideal merkez

Gree VersatiIII 12 kW ısı pompası, özellikle orta–büyük metrekareli daireler, dubleksler ve iyi yalıtılmış müstakil evler için tasarlanmış, split tip, monofaze çalışan bir hava–su ısı pompası çözümüdür. Dış üniteyle dış havadaki enerjiyi alıp iç ünitede tesisat suyuna aktaran bu sistem; radyatör, yerden ısıtma, fancoil, boyler ve havuz ısıtma gibi pek çok farklı uygulamayı tek merkezde toplama imkânı sunar.

Bu model ile doğru projelendirilmiş bir tesisatta:

• Radyatörler ile kışın ısınma,

• Yerden ısıtma ile düşük sıcaklıkta, yüksek verimli ısınma,

• Fancoil takviyesi ile yazın aktif soğutma,

• Boyler takviyesi ile dört mevsim kullanım sıcak suyu,

• Ekstra eşanjörle havuz ısıtma

tek bir Gree VersatiIII 12 kW ısı pompası üzerinden yönetilebilir. Aşağıda, bu ürünle kurulacak tipik bir sistemin tesisat mantığını, uygulama detaylarına girerek anlatalım.

Gree VersatiIII 12 kW ısı pompası nedir, nasıl konumlanır?

Gree VersatiIII 12 kW ısı pompası, split yapıda olduğu için sistem iki ana bölümden oluşur:

• Dış ünite: Binanın dışında, açık havada konumlanır ve dış havadaki ısı enerjisini soğutucu akışkan aracılığıyla toplar.

• İç ünite (hidrokit): Genellikle teknik oda, kiler veya uygun bir kapalı alanda yer alır; soğutucu akışkandaki ısıyı tesisat suyuna aktarır.

Monofaze (220 V) besleme ile çalışması, Gree VersatiIII 12 kW ısı pompası sistemini, trifaze hattın bulunmadığı pek çok konutta uygulanabilir kılar. Bu sayede klasik kombi veya kat kaloriferi kullanımından, yüksek verimli ve çevreci bir çözüme geçiş oldukça kolay olur.

Radyatör ve yerden ısıtma ile ısınma uygulamaları

Radyatörlü sistemlerde Gree VersatiIII 12 kW ısı pompası

Mevcut radyatörlü sisteme geçişte temel prensip şudur: Eski ısı kaynağının (kombi/kazan) yerini Gree VersatiIII 12 kW ısı pompası alır ve var olan kalorifer tesisatı bu yeni kaynaktan beslenir.

Tesisat tarafında tipik kurgu:

• İç ünitenin gidiş–dönüş hatları, radyatör ana kolonu veya kolektörüne bağlanır.

• Araya bir denge tankı (buffer) eklenerek ısı pompası devresi ile radyatör devresi hidrolik olarak dengelenir.

• Denge tankından sonra sistem sirkülasyon pompası, pislik tutucu, hava purjörü ve emniyet ekipmanları konumlandırılır.

• Oda termostatı ve termostatik vanalarla bölgesel sıcaklık kontrolü sağlanır.

Böylece Gree VersatiIII 12 kW ısı pompası, radyatörlerin gidiş suyu sıcaklığını ayarlayarak tüm evi homojen şekilde ısıtan ana merkez haline gelir.

Yerden ısıtma ile düşük sıcaklıkta verimli çalışma

Yerden ısıtma, ısı pompası ile birlikte düşünüldüğünde en ideal ısıtma türlerinden biridir; çünkü düşük sıcaklıkta çalışır ve geniş yüzeyli ısıtma sağlar. Gree VersatiIII 12 kW ısı pompası ile:

• 30–40 °C aralığında su sıcaklıklarıyla bile yüksek konfor elde edilebilir,

• Düşük sıcaklık, ısı pompası verimini yükselttiği için elektrik tüketimi düşer,

• Yerden ısıtma kolektörü üzerinden her oda devresi ayrı kısılıp açılarak ince ayar yapılabilir.

Tesisatta dikkat edilmesi gereken noktalar:

• Gidiş–dönüş hattı yalıtımlı olmalı,

• Kolektör üzerinde debi ayar vanaları ve termometreler bulunmalı,

• Gerekirse yerden ısıtma devresi için ayrı bir sirkülasyon pompası kullanılmalıdır.

Bu sayede Gree VersatiIII 12 kW ısı pompası, hem radyatörlü hem yerden ısıtmalı karışık sistemlerde, konforlu ve dengeli bir ısı dağılımı sağlar.

Kullanım sıcak suyu için boyler zorunluluğu ve üç yollu vana

Gree VersatiIII 12 kW ısı pompası, kapalı devrede dolaşan tesisat suyunu ısıtır. Bu su, radyatör ve yerden ısıtma borularında dolaştığı için, doğrudan musluk suyu olarak kullanılması hijyen ve güvenlik açısından doğru değildir. Bu nedenle kullanım sıcak suyu üretiminde mutlaka boyler kullanılması gerekir.

Boyler ile sıcak kullanım suyu üretimi

Sistem mantığı şu şekildedir:

• Isı pompası devresindeki su, boylerin serpantinine girer ve orada dolaşır.

• Boyler gövdesindeki şebeke suyu, bu serpantin aracılığıyla ısınır.

• Kullanım sıcak suyu, boylerin sıcak su çıkışından banyo ve mutfaklara dağıtılır.

Burada iki su devresi birbirine karışmaz:

• Isı pompası devresi: Tesisat suyu

• Boyler gövdesi: Şebeke (içme–kullanma) suyu

Bu ayrım hem hijyen hem de sistem ömrü açısından zorunludur.

Neden üç yollu vana gerekir?

Gree VersatiIII 12 kW ısı pompası için ısıtma devresi (radyatör/yerden ısıtma) ve boyler devresi, farklı çalışma modlarıdır. Cihazın bu iki mod arasında otomatik geçiş yapabilmesi için üç yollu vana kullanılır.

Çalışma prensibi:

• Normalde üç yollu vana, gidiş suyunu radyatör/yerden ısıtma hattına yönlendirir; sistem ısıtma modunda çalışır.

• Boyler termostatı, içerisindeki suyun sıcaklığının ayarlanan değerin altına düştüğünü algıladığında, kontrol kartına “sıcak su ihtiyacı” sinyali gönderir.

• Gree VersatiIII 12 kW ısı pompası kontrol kartı, üç yollu vanayı boyler yönüne çevirir. Artık ısı pompası tarafından ısıtılan su, önce boyler serpantininden geçer.

• Boylerdeki su istenen sıcaklığa ulaştığında, üç yollu vana tekrar ısıtma devresine döner.

Bu çözüm sayesinde:

• Kullanım sıcak suyuna öncelik verilir,

• Aynı anda hem ısıtma hem boyler devresine kontrolsüz su gitmesi önlenir,

• Sistem otomatik ve konforlu şekilde yönetilir; kullanıcı sürekli vanalarla uğraşmak zorunda kalmaz.

Fancoil ile soğutma ve yine üç yollu vana ihtiyacı

Gree VersatiIII 12 kW ısı pompası, uygun tesisat tasarımı ile yazın soğutma yapmak için de kullanılabilir. Bunun için en doğru yöntem, sistemi fancoil üniteleriyle desteklemektir.

Fancoil üzerinden soğutma

Fancoil üniteleri:

• İçinde su serpantini ve fan bulunan terminal cihazlardır,

• Isı pompası soğutma moduna geçtiğinde, serpantinden geçen soğuk su, oda havasını soğutarak konfor sağlar,

• Her odada bağımsız kumanda ile farklı sıcaklık ayarı yapılabilir.

Gree VersatiIII 12 kW ısı pompası ile soğutma tesisatı şu şekilde kurgulanabilir:

• İç üniteden çıkan gidiş hattı, yazın fancoil kolektörüne yönlendirilir.

• Her fancoile ayrı bir hat çekilir, bu hatlara vana veya motorlu vana konur.

• Fancoil devresinde yoğuşma suyu tahliye hatları doğru eğimle çözümlenir.

Isıtma ve soğutma devrelerini ayırmak için üç yollu vana

Büyük bir yanlış: Soğutma suyunu yerden ısıtma devresine vermektir. Bu durumda zemin altında boruların üzerinde yoğunlaşan nem, hem yapı sağlığı hem de konfor açısından ciddi sorun yaratır. İşte bu yüzden ısıtma ve soğutma devreleri, Gree VersatiIII 12 kW ısı pompası ile çalışırken, üç yollu vana ile ayrılmalıdır.

Tipik senaryo:

• Kış modu:

  • Üç yollu vana, gidiş hattını radyatör/yerden ısıtma kolektörüne yönlendirir.

  • Fancoil devresi kapalıdır.

• Yaz modu:

  • Isı pompası soğutma moduna alınır.

  • Üç yollu vana bu kez gidiş hattını fancoil kolektörüne yönlendirir.

  • Radyatör/yerden ısıtma devresi kapatılır, soğuk su dolaşmaz.

Bu düzen sayesinde:

• Yerden ısıtma devresinde yoğuşma riski ortadan kalkar,

• Fancoiller üzerinden konforlu soğutma yapılır,

• Hem cihaz hem tesisat güvenli ve kontrol edilebilir bir yapıda olur.

Havuz ısıtma için ekstra eşanjör kullanımı

Gree VersatiIII 12 kW ısı pompası ile, küçük–orta hacimli havuzların veya jakuzilerin ısıtılması da mümkündür. Ancak havuz suyu, içindeki kimyasallar nedeniyle doğrudan ısı pompası devresine bağlanmamalıdır. Burada devreye plakalı eşanjör girer.

Plakalı eşanjör ile havuz ısıtma kurgusu

Tesisat mantığı:

• Gree VersatiIII 12 kW ısı pompası devresi, eşanjörün birincil tarafına bağlanır.

• Havuz filtresinden çıkan su, eşanjörün ikincil tarafına girer.

• İki devre arasındaki plaka yüzeyleri üzerinden ısı transferi gerçekleşir; sular birbirine karışmaz.

Bu sayede:

• Havuz suyundaki klor, tuz ve kimyasallar ısı pompası tesisatına zarar vermez,

• Eşanjör hem ısı pompası hem de tesisatın ömrünü koruyan bir bariyer görevi görür,

• Havuz ısıtması, istenildiğinde devreye alınıp çıkarılabilen ayrı bir mod haline gelir.

Havuz devresinde ayrıca:

• Ayrı bir havuz sirkülasyon pompası,

• Gidiş–dönüş hatlarında vana ve debi ayar ekipmanları,

• Gerekirse havuz suyu sıcaklığını ölçen termostat veya kontrol sensörleri

kullanılarak sistem tam kontrol altına alınabilir.

Gree VersatiIII 12 kW ısı pompası ile örnek tesisat senaryosu

Özet bir uygulama üzerinden; iyi yalıtılmış dubleks bir evde Gree VersatiIII 12 kW ısı pompası ile şu şekilde bir sistem kurulabilir:

1. Isıtma devresi

   • Zemin katta yerden ısıtma kolektörü,

   • Üst katta radyatör devresi,

   • İç üniteden sonra denge tankı, sirkülasyon pompası, pislik tutucu, genleşme tankı ve emniyet ventili.

2. Kullanım sıcak suyu devresi

   • Uygun hacimli boyler,

   • Boyler serpantinine gidiş–dönüş bağlantısı,

   • Isıtma ve boyler devresi arasında akışı yöneten motorlu üç yollu vana.

3. Soğutma devresi

   • Salon, yatak odaları ve çalışma odasında fancoil üniteleri,

   • Fancoil kolektörü ve her cihaza ayrı hat,

   • Isıtma–soğutma modları arasında devreyi değiştiren üç yollu vana.

4. Havuz devresi (varsa)

   • Plakalı eşanjör,

   • Eşanjörün birincil tarafına ısı pompası devresi,

   • İkincil tarafına havuz filtresinden gelen su,

   • Havuz sirkülasyon pompası ve vana ekipmanları.

Bu bütünleşik senaryoda Gree VersatiIII 12 kW ısı pompası, evin tüm ısıtma, soğutma, sıcak su ve havuz ısıtma ihtiyaçlarını yöneten akıllı bir merkez haline gelir.

Sonuç Olarak

Gree VersatiIII 12 kW ısı pompası, split tasarımı ve monofaze çalışma yapısıyla hem yeni projelerde hem de mevcut kombili sistemlerin dönüşümünde rahatlıkla tercih edilebilen çok yönlü bir hava–su ısı pompası çözümüdür.

Doğru projelendirilmiş:

• Boyler ve üç yollu vana ile kullanım sıcak suyu altyapısı,

• Fancoil ve yine üç yollu vana ile yaz–kış modları ayrılmış ısıtma–soğutma devresi,

• Plakalı eşanjörle havuz ısıtma entegrasyonu

sayesinde Gree VersatiIII 12 kW ısı pompası, tek bir cihazla tüm mekanın ısıtma, soğutma ve sıcak su konforunu yüksek verimle sağlayabilecek, tesisat odaklı profesyonel bir çözüm sunar.
