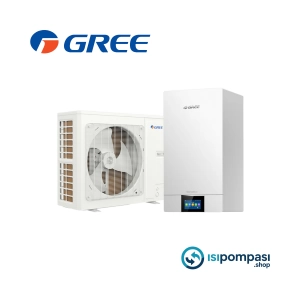

Gree VersatiIII 14 kW Isı Pompası

Split, monofaze ve çok yönlü konfor çözümü

Gree VersatiIII 14 kW ısı pompası, orta ve büyük metrekareli konutlarda yüksek verimle ısınma, soğutma ve sıcak kullanım suyu elde etmek isteyenler için tasarlanmış, split tip, monofaze çalışan bir hava–su ısı pompası sistemidir. Dış ünitede havadaki enerjiyi toplayıp iç ünitede tesisat suyuna aktaran bu yapı, hem yeni projelerde hem de mevcut kombili sistemlerin dönüşümünde güçlü bir alternatif sunar.

Bu model ile doğru projelendirme yapıldığında:

• Radyatör sistemiyle kış boyunca ısınma,

• Yerden ısıtma varsa düşük sıcaklıkta, homojen ısınma,

• Fancoil takviyesi ile yazın aktif soğutma,

• Boyler takviyesiyle dört mevsim kullanım sıcak suyu,

• Ekstra eşanjör ile havuz ısıtma

tek bir Gree VersatiIII 14 kW ısı pompası üzerinden yönetilebilir. Aşağıda hem cihazın genel karakterini hem de bu uygulamaların tesisat tarafındaki mantığını detaylıca ele alalım.

Gree VersatiIII 14 kW ısı pompasının genel yapısı

Gree VersatiIII 14 kW ısı pompası, split yapıdadır; yani sistem iki ana üniteden oluşur:

• Dış ünite: Binanın dışında, açık havada konumlanır. Dış hava koşullarından enerji toplar ve bu enerjiyi soğutucu akışkan üzerinden iç üniteye taşır.

• İç ünite (hidrokit): Genellikle teknik oda, bodrum, kiler veya uygun bir kapalı hacme yerleştirilir. Soğutucu akışkandaki ısıyı tesisat suyuna aktarır ve tüm ısıtma/soğutma devrelerine dağıtımın merkezidir.

Monofaze (220 V) besleme ile çalışması, Gree VersatiIII 14 kW ısı pompası nı pek çok konutta ek elektrik altyapısı gerektirmeden kullanıma uygun hale getirir. Klasik kombili sistemlerden geçişte büyük avantaj sağlar.

Radyatör ve yerden ısıtma ile ısınma

Radyatörlü sistemde Gree VersatiIII 14 kW ısı pompası

Mevcut radyatörlü tesisatlarda dönüşüm yapılmak istendiğinde, genel mantık şöyledir: Eski ısı kaynağı (kombi veya kazan) devre dışı bırakılır, yerine Gree VersatiIII 14 kW ısı pompası iç ünitesi devreye alınır.

Tipik tesisat kurgusu:

• İç ünitenin gidiş–dönüş hatları, kalorifer ana hattına veya kolektörüne bağlanır.

• İç ünite ile radyatör devresi arasına çoğunlukla bir denge tankı (buffer) konur; böylece ısı pompası devresi ile tesisat devresi hidrolik olarak dengelenir.

• Denge tankından sonra sistem sirkülasyon pompası, pislik tutucu, hava purjörü, emniyet ventili ve genleşme tankı gibi ekipmanlar yer alır.

• Oda termostatları ve/veya termostatik radyatör vanaları ile oda bazlı sıcaklık kontrolü mümkündür.

Bu düzen içerisinde Gree VersatiIII 14 kW ısı pompası, ısıtma sezonu boyunca tüm radyatörleri besleyen ana ısı kaynağı görevini üstlenir.

Yerden ısıtma ile düşük sıcaklıkta konforlu ısınma

Yerden ısıtma sistemi, ısı pompası teknolojisinin verim avantajını en iyi şekilde kullanmayı sağlar. Gree VersatiIII 14 kW ısı pompası ile:

• Düşük sıcaklıkta (örneğin 30–40 °C aralığında) çalışan bir ısıtma suyu dahi yeterli konforu sağlar,

• Düşük su sıcaklığı, ısı pompası verimini artırır ve elektrik tüketimini düşürür,

• Kat bazında veya oda bazında kolektör üzerinden debi ayarı yapılarak, her alan istenen sıcaklığa göre ince ayar yapılabilir.

Yerden ısıtma tesisatında dikkat edilmesi gerekenler:

• Gidiş–dönüş hattı mutlaka iyi yalıtılmalıdır,

• Kolektör üzerinde debi ayar vanaları ve termometreler bulunmalıdır,

• Gerektiğinde yerden ısıtma devresi için ayrı bir sirkülasyon pompası tercih edilmelidir.

Bu kurgu ile Gree VersatiIII 14 kW ısı pompası, radyatör ve yerden ısıtmanın birlikte bulunduğu karma sistemlerde bile konforlu ve dengeli ısı dağılımı sunar.

Kullanım sıcak suyu için boyler zorunluluğu ve üç yollu vana

Gree VersatiIII 14 kW ısı pompası, kapalı devrede dolaşan tesisat suyunu ısıtır. Bu su, radyatör ya da yerden ısıtma borularında dolaştığı için hijyen ve güvenlik açısından doğrudan musluk suyu olarak kullanılamaz. Bu noktada boyler devreye girer.

Boyler ile sıcak kullanım suyu üretme

Sistem şu mantıkla çalışır:

• Isı pompası devresindeki tesisat suyu, boylerin serpantinine girer ve orada dolaşır.

• Boylerin gövdesindeki şebeke suyu, serpantindeki sıcak su sayesinde ısınır.

• Kullanım sıcak suyu, boylerin sıcak su çıkışından banyo, mutfak ve diğer noktalara dağıtılır.

Burada iki devre hiçbir zaman karışmaz:

• Isı pompası devresi → Tesisat suyu,

• Boyler gövdesi → Şebeke (içme–kullanma) suyu.

Böylece hijyen koşulları korunur, tesisat suyu ile musluk suyunun birbirine karışması önlenmiş olur.

Neden üç yollu vana gerekir?

Gree VersatiIII 14 kW ısı pompası nın aynı anda hem ısıtma devresini (radyatör/yerden ısıtma) hem de boyleri verimli ve kontrollü yönetebilmesi için, araya üç yollu vana eklenmesi gerekir.

Çalışma prensibi:

• Normal koşullarda üç yollu vana, ısıtma sezonunda gidiş suyunu radyatör veya yerden ısıtma devresine yönlendirir.

• Boyler üzerindeki termostat, su sıcaklığı düştüğünde “sıcak su ihtiyacı” sinyalini iç üniteye iletir.

• Gree VersatiIII 14 kW ısı pompası kontrol kartı, üç yollu vanaya komut gönderir ve gidiş hattı bu kez boyler serpantinine yönlendirilir.

• Boylerdeki su, ayarlanan sıcaklığa ulaştığında termostat sinyali keser; üç yollu vana yeniden ısıtma devresine döner.

Bu sayede:

• Kullanım sıcak suyuna gerektiğinde öncelik verilir,

• Aynı anda hem ısıtma hem boyler devresine kontrolsüz su gitmesi engellenir,

• Tüm süreç otomatik yönetilir; kullanıcı ekstra vana açma–kapama işlerine gerek duymaz.

Fancoil takviyesi ile soğutma ve üç yollu vana kullanımı

Gree VersatiIII 14 kW ısı pompası, yalnızca ısıtma amaçlı değil, yaz aylarında soğutma amacıyla da kullanılabilir. Bunun en doğru yolu, sistemi fancoil üniteleriyle desteklemektir.

Fancoil ile soğutma kurgusu

Fancoil üniteleri:

• İçinde su serpantini ve bir fan bulunan terminal cihazlardır,

• Isı pompası soğutma moduna geçtiğinde, serpantinden geçen soğuk su, oda havasını dolaşarak alandan ısı çeker ve ortamı soğutur,

• Her fancoil üzerinde bağımsız kumanda ile oda bazında sıcaklık ayarı yapılabilir.

Tesisat tarafında tipik kurgu:

• İç üniteden çıkan gidiş hattı, yaz modunda fancoil kolektörüne yönlendirilir.

• Her fancoil için ayrı bir gidiş–dönüş hattı çekilir ve hatlara vana veya motorlu vana yerleştirilir.

• Fancoil altında yoğuşan su için kondens tahliye hattı planlanır ve drenaj bağlantıları yapılır.

Isıtma–soğutma devrelerini yönetmek için üç yollu vana

Isıtma devresi (radyatör/yerden ısıtma) ile soğutma devresinin (fancoil) birbirinden hidrolik ve fonksiyonel olarak ayrılması, sistem güvenliği ve konfor açısından zorunludur. Özellikle yerden ısıtma devresine soğuk su göndermek, zemin altında nem ve yoğuşma problemlerine yol açabilir.

Bu nedenle Gree VersatiIII 14 kW ısı pompası ile:

• Kışın, üç yollu vana ısıtma hattına yönelmiş durumda olur; sıcak su radyatör veya yerden ısıtma devresinde dolaşır.

• Yazın soğutma moduna geçildiğinde, üç yollu vana bu kez gidişi fancoil devresine çevirir; ısıtma devresi kapatılır.

Böylece:

• Yerden ısıtma hattında soğuk su dolaşmadığı için yoğuşma ve nem sorunları önlenir,

• Fancoil üzerinden verimli, hızlı tepki veren bir soğutma sağlanır,

• Isıtma ve soğutma modları arasında geçişler otomatik, kontrollü ve güvenli hale gelir.

Havuz ısıtma için ekstra eşanjör ihtiyacı

Gree VersatiIII 14 kW ısı pompası ile, uygun projelendirme ile havuz ısıtması da yapılabilir. Ancak havuz suyunda kullanılan kimyasallar (klor, tuz vb.) doğrudan ısı pompası devresine bağlanırsa, hem iç ünite hem de tesisat ciddi şekilde zarar görebilir. Bu nedenle arada mutlaka plakalı eşanjör kullanılmalıdır.

Plakalı eşanjörle havuz ısıtma kurgusu

Sistem mantığı şu şekildedir:

• Isı pompası tesisat devresi, plakalı eşanjörün birincil tarafına bağlanır.

• Havuz filtrasyon hattından gelen su, eşanjörün ikincil tarafına bağlanır.

• İki devre arasındaki metal plakalar üzerinden ısı transferi gerçekleşir; sular asla birbirine karışmaz.

Bu çözümün avantajları:

• Havuz suyundaki kimyasalların ısı pompası tesisatına ve iç ünite eşanjörüne zarar vermesi önlenir,

• Havuz, ev ısıtmasından bağımsız bir devre gibi çalışır; istenildiğinde kolayca devre dışı bırakılabilir,

• Gerekirse havuz tarafında ayrı bir sirkülasyon pompası, termometre ve sıcaklık kontrol elemanları kullanılarak hassas sıcaklık ayarı yapılabilir.

Gree VersatiIII 14 kW ısı pompası ile örnek tesisat kurgusu

İyi yalıtılmış, geniş metrekareli bir müstakil ev veya dubleks daire için Gree VersatiIII 14 kW ısı pompası ile aşağıdaki gibi çok yönlü bir sistem tasarlanabilir:

1. Isıtma devresi:

   • Zemin katta yerden ısıtma kolektörü,

   • Üst katlarda radyatör devresi,

   • İç üniteden sonra denge tankı, sistem sirkülasyon pompası, pislik tutucu, güvenlik ekipmanları.

2. Kullanım sıcak suyu devresi:

   • Yeterli hacimde boyler,

   • Boyler serpantini için giriş–çıkış bağlantıları,

   • Isıtma ile boyler devresi arasında yön değiştiren motorlu üç yollu vana.

3. Soğutma devresi (fancoil):

   • Salon ve yatak odalarında fancoil üniteleri,

   • Fancoil kolektörü, her cihaz için ayrı hat,

   • Isıtma–soğutma devrelerini ayıran üç yollu vana.

4. Havuz devresi (varsa):

   • Plakalı eşanjör,

   • Eşanjöre bağlı havuz sirkülasyon hattı,

   • Gerekli vana ve kontrol elemanları.

Bu bütünleşik senaryoda Gree VersatiIII 14 kW ısı pompası, tek bir cihazla:

• Radyatör ve yerden ısıtma üzerinden ısınmayı,

• Fancoil üzerinden soğutmayı,

• Boyler üzerinden kullanım sıcak suyunu,

• Plakalı eşanjör üzerinden havuz ısıtmasını

üstlenen, konutun ısıtma–soğutma ve sıcak su merkezine dönüşür.

Sonuç Olarak

Gree VersatiIII 14 kW ısı pompası, split yapısı, monofaze beslemesi ve çoklu tesisat senaryolarına uyumlu kurgulanabilirliği sayesinde, hem yeni kurulan sistemlerde hem de kombili yapılardan dönüşümlerde rahatlıkla tercih edilebilecek bir hava–su ısı pompası çözümüdür.

Doğru projelendirilmiş:

• Boyler ve üç yollu vana ile sıcak kullanım suyu sistemi,

• Fancoil ve üç yollu vana ile yaz/kış modları ayrılmış ısıtma–soğutma devreleri,

• Plakalı eşanjör ile güvenli havuz ısıtma entegrasyonu

sayesinde Gree VersatiIII 14 kW ısı pompası, tek merkezden yönetilen, verimli, konforlu ve uzun ömürlü bir tesisat altyapısının kalbi haline gelebilir.
