Gree VersatiIII 16 kW Isı Pompası

Split, monofaze ve çok bölgeli konfor için güçlü çözüm

Gree VersatiIII 16 kW ısı pompası, orta–büyük ölçekli konutlar, müstakil evler ve küçük ticari alanlar için tasarlanmış, split tip ve monofaze çalışan bir hava–su ısı pompası çözümüdür. Dış üniteden aldığı havadaki ısıyı iç ünitede tesisat suyuna aktararak; ısınma, soğutma ve kullanım sıcak suyu ihtiyaçlarını tek merkezden karşılayabilecek kapasitededir.

Bu model ile doğru proje ve tesisat kurgusu yapıldığında:

• Radyatörlü sistemle konforlu alan ısıtma,

• Yerden ısıtma sistemi ile homojen ve düşük sıcaklıklı ısınma,

• Fancoil takviyesiyle yazın aktif alan soğutma,

• Boyler takviyesiyle dört mevsim kullanım sıcak suyu,

• Ekstra eşanjörle havuz ısıtma

tek bir Gree VersatiIII 16 kW ısı pompası üzerinden yönetilebilir. Aşağıda hem cihazın genel yapısını hem de tesisat tarafındaki kritik noktaları detaylandıracağız.

Gree VersatiIII 16 kW ısı pompasının genel yapısı

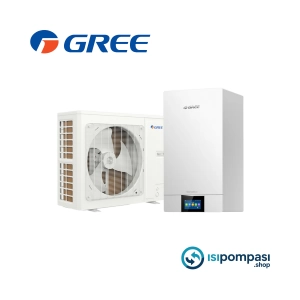

Gree VersatiIII 16 kW ısı pompası, split yapıda olduğu için iki ana ekipmandan oluşur:

• Dış ünite: Binanın dışında, açık havada konumlanır; dış havadan enerji toplar ve bu enerjiyi soğutucu akışkan vasıtasıyla iç üniteye taşır.

• İç ünite (hidrokit): Genellikle teknik oda, bodrum veya uygun bir kapalı hacme yerleştirilir; soğutucu akışkandaki ısıyı tesisat suyuna aktarır ve tüm ısıtma/soğutma devrelerine dağıtımın merkezi olur.

Monofaze (220 V) besleme ile çalışması, Gree VersatiIII 16 kW ısı pompası nı çok sayıda konutta ilave elektrik hattı veya pano revizyonu gerektirmeden kullanılabilir kılar. Bu da özellikle klasik kombi–petek sistemlerinden ısı pompası sistemine geçiş yapmak isteyen kullanıcılar için ciddi bir avantajdır.

Radyatör ve yerden ısıtma ile alan ısıtma

Radyatörlü sistemle kullanım

Mevcut bir radyatör sistemi bulunan yapılarda, Gree VersatiIII 16 kW ısı pompası kolaylıkla eski ısı kaynağının (kombi veya kazan) yerine konumlandırılabilir. Tesisat mantığı kısaca şu şekildedir:

• İç ünitenin gidiş–dönüş hatları, ana kalorifer hattına ya da kolektöre bağlanır.

• Çoğunlukla iç ünite ile tesisat arasında bir denge tankı (buffer) kullanılır; bu sayede ısı pompası devresi ile radyatör devresi hidrolik olarak dengelenir.

• Denge tankı sonrası tesisat tarafında:

  • Sirkülasyon pompası,

  • Pislik tutucu,

  • Hava purjörü,

  • Emniyet ventili,

  • Genleşme tankı
    gibi ekipmanlar yer alır.

Oda termostatları veya termostatik radyatör vanaları ile radyatör bazında sıcaklık kontrolü de mümkündür. Gree VersatiIII 16 kW ısı pompası, bu altyapı ile kış boyunca tüm radyatör devresini besleyen ana ısı kaynağı rolünü üstlenir.

Yerden ısıtma ile düşük sıcaklıkta maksimum verim

Yerden ısıtma sistemi, ısı pompası teknolojisinin verimini en iyi değerlendiren uygulamalardan biridir. Gree VersatiIII 16 kW ısı pompası ile:

• Düşük sıcaklıklı (örneğin 30–40 °C aralığında) suyla bile yüksek konforlu ısınma mümkündür,

• Düşük su sıcaklığı, ısı pompası nın performans katsayısını artırır ve elektrik tüketimini azaltır,

• Kat bazında veya oda bazında kolektör üzerinden debi ve sıcaklık ayarı yapılabilir.

Yerden ısıtma tarafında, izolasyon ve hidrolik denge büyük önem taşır:

• Gidiş–dönüş boruları mutlaka iyi yalıtılmalıdır,

• Kolektör üzerinde debi ayar vanaları ve termometreler bulunmalıdır,

• Gerekiyorsa yerden ısıtma devresine özel bir sirkülasyon pompası ile stabil debi sağlanmalıdır.

Kullanım sıcak suyu için boyler zorunluluğu ve üç yollu vana

Gree VersatiIII 16 kW ısı pompası tesisat suyunu ısıtan kapalı devre bir sistemdir. Bu su, radyatör veya yerden ısıtma borularında dolaştığı için doğrudan musluk suyu olarak kullanılamaz. Kullanım sıcak suyu (duş, lavabo, mutfak vb.) üretimi için mutlaka bir boyler takviyesi gereklidir.

Boyler ile sıcak su üretimi

Sistem mantığı şu şekildedir:

• Isı pompası devresinden gelen sıcak tesisat suyu, boyler içindeki serpantinden geçirilir.

• Serpantin içinden geçen sıcak su, boylerin gövdesindeki şebeke suyuna ısı transferi yapar.

• Boylerde ısınan şebeke suyu, sıcak su ihtiyacı olan noktalara (banyo, mutfak vb.) dağıtılır.

Burada dikkat edilmesi gereken kritik nokta:

• Isı pompası devresi → Tesisat suyu,

• Boyler gövdesi → Şebeke (içme–kullanma) suyu,

olacak şekilde iki devre birbirinden tamamen ayrıdır. Böylece hem hijyenik şartlar korunur hem de tesisat suyunun kimyasal içeriği, kullanım suyuna karışmaz.

Neden ekstra üç yollu vana gerekir?

Gree VersatiIII 16 kW ısı pompası, hem ısıtma devresini hem de boyleri aynı anda beslemeye kalkıştığında:

• Isıtma devresindeki su sıcaklığı istenen seviyede kalamayabilir,

• Boyler yeterince hızlı ısınmayabilir,

• Hidrolik denge bozulabilir.

Bu sebeple devrelerin yönlendirilmesi için bir üç yollu vana kullanılması gerekir. Çalışma mantığı:

• Normal şartlarda üç yollu vana, gidiş suyunu radyatör/yerden ısıtma devresine yönlendirir.

• Boyler termostatı, içindeki su sıcaklığı düştüğünde kontrol kartına “sıcak su talebi” sinyali gönderir.

• Gree VersatiIII 16 kW ısı pompası kontrol ünitesi, üç yollu vanaya komut vererek gidiş suyunu boyler serpantinine yönlendirir.

• Boyler istenen sıcaklığa geldiğinde termostat “doyum” sinyali verir ve üç yollu vana yeniden ısıtma devresine döner.

Bu sayede:

• Kullanım sıcak suyuna gerektiğinde öncelik tanınır,

• Aynı anda hem ısıtma hem boylere kontrolsüz su gönderilmesi önlenir,

• Süreç tamamen otomatik ilerler, kullanıcı sadece sıcaklık değerlerini belirler.

Fancoil takviyesi ile yazın soğutma ve üç yollu vana kullanımı

Gree VersatiIII 16 kW ısı pompası, doğru tesisat tasarımı ile sadece ısıtma değil, yaz döneminde aktif soğutma da yapabilir. Soğutma için en ideal yol, sisteme fancoil üniteleri eklemektir.

Fancoil ile soğutma mantığı

Fancoil üniteleri:

• İçinde su serpantini ve fan bulunan terminal cihazlardır,

• Isı pompası soğutma modunda çalışırken serpantinden soğuk su dolaşır,

• Fancoil fanı, oda havasını bu serpantinden geçirerek ortamın ısısını alır ve alanı soğutur,

• Her fancoil üzerinde bulunan termostat veya kumanda ile oda bazında sıcaklık ayarı yapılabilir.

Tesisat kurgusu genel olarak:

• İç ünitenin soğutma modundaki gidiş–dönüş hatları, fancoil kolektörüne bağlanır,

• Her fancoil için ayrı bir hat çekilir ve hatların üzerine vana veya motorlu vana yerleştirilir,

• Fancoil altında oluşacak yoğuşma suyu için mutlaka kondens tahliye hattı planlanır.

Isıtma–soğutma devrelerini yöneten üç yollu vana

Isıtma tarafında radyatör veya yerden ısıtma, soğutma tarafında fancoil kullanıldığında, bu iki devre arasındaki ayrımı net yapmak gerekir. Özellikle yerden ısıtma devresine soğuk su göndermek, zeminde yoğuşma ve nem sorununa yol açabilir.

Bu nedenle Gree VersatiIII 16 kW ısı pompası ile:

• Kış modunda üç yollu vana, gidiş suyunu ısıtma devresine yönlendirir; radyatör ya da yerden ısıtma hattı çalışır.

• Yaz modunda soğutmaya geçildiğinde, üç yollu vana bu kez gidişi fancoil devresine çevirir; ısıtma devresi kapatılır.

Böylece:

• Isıtma ve soğutma devreleri hidrolik olarak ayrılır,

• Yerden ısıtma hattına yanlışlıkla soğuk su gitmesi engellenir,

• Fancoil üzerinden verimli ve kontrollü bir soğutma elde edilir.

Havuz ısıtma için ekstra eşanjör ihtiyacı

Gree VersatiIII 16 kW ısı pompası ile, uygun projelendirme ile havuz ısıtması da yapılabilir. Ancak havuz suyunda klor, tuz veya farklı kimyasallar bulunabileceği için, bu suyun doğrudan ısı pompası devresine bağlanması ciddi korozyon ve ekipman hasarına neden olabilir. İşte bu noktada plakalı eşanjör kullanımı zorunlu hale gelir.

Plakalı eşanjör ile güvenli havuz ısıtma

Sistem kurgusu:

• Isı pompası devresi, plakalı eşanjörün birincil tarafına bağlanır.

• Havuz filtrasyon hattından gelen su, eşanjörün ikincil tarafında dolaşır.

• Isı, plakalar üzerinden bir devreden diğerine geçer; ama sular hiçbir şekilde birbirine karışmaz.

Bu sayede:

• Havuz suyundaki kimyasallar, Gree VersatiIII 16 kW ısı pompası nın iç eşanjörüne ve tesisatına zarar vermez,

• Havuz ısıtması istenildiğinde bağımsız bir devre olarak devreye alınır ya da kapatılabilir,

• Havuz tarafında ayrı bir sirkülasyon pompası, termostat ve kontrol vanaları ile hassas sıcaklık yönetimi sağlanabilir.

Örnek tesisat senaryosu: Gree VersatiIII 16 kW ısı pompası ile tam entegre konfor

İyi yalıtılmış, geniş metrekareli bir müstakil ev ya da villa için Gree VersatiIII 16 kW ısı pompası ile şu şekilde entegre bir sistem kurulabilir:

1. Isıtma devresi:

   • Zemin kat: Yerden ısıtma kolektörü,

   • Üst kat: Radyatör devresi,

   • İç üniteden sonra denge tankı, sirkülasyon pompası, genleşme tankı, pislik tutucu ve güvenlik ekipmanları.

2. Kullanım sıcak suyu devresi:

   • Uygun hacimde boyler,

   • Boyler serpantini için giriş–çıkış bağlantıları,

   • Isıtma ve boyler hattını yönlendiren motorlu üç yollu vana.

3. Soğutma (fancoil) devresi:

   • Salon, oturma odası ve yatak odalarında fancoil üniteleri,

   • Fancoil kolektörü, her üniteye ayrı hat,

   • Isıtma ve soğutma devreleri arasında konumlanan üç yollu vana.

4. Havuz devresi (varsa):

   • Plakalı eşanjör,

   • Havuz filtrasyon hattı,

   • Havuz sirkülasyon pompası ve kontrol vanaları.

Bu bütünleşik kurgu ile Gree VersatiIII 16 kW ısı pompası, aynı anda:

• Radyatör ve yerden ısıtma ile kış aylarında konforlu ısınmayı,

• Fancoil ile yaz aylarında etkin soğutmayı,

• Boyler üzerinden dört mevsim kullanım sıcak suyunu,

• Plakalı eşanjör üzerinden havuz ısıtmasını

tek merkezden besleyen ana ısı kaynağı haline gelir.

Sonuç

Split yapısı, monofaze besleme avantajı ve çoklu tesisat senaryolarına uyumu sayesinde Gree VersatiIII 16 kW ısı pompası, modern konutlarda tüm ısıtma–soğutma ve sıcak su ihtiyaçlarını tek bir sistem altında toplamak isteyen kullanıcılar için güçlü bir seçenek sunar.

Doğru tasarlanmış:

• Boyler ve üç yollu vana ile sıcak kullanım suyu devresi,

• Fancoil ve üç yollu vana ile ayrılmış ısıtma–soğutma devreleri,

• Plakalı eşanjör ile güvenli havuz ısıtma entegrasyonu

ile Gree VersatiIII 16 kW ısı pompası, hem enerji verimliliği hem de tesisat esnekliği açısından uzun yıllar kullanılabilecek, güçlü ve konforlu bir çözüm olarak öne çıkar.
