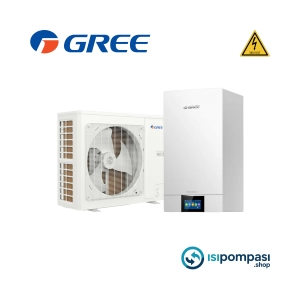

Gree VersatiIII 10 kW 380V Isı Pompası

Split, trifaze ve profesyonel tesisatlar için güçlü çözüm

Gree VersatiIII 10 kW 380V ısı pompası, özellikle orta ve büyük metrajlı konutlar, villalar ve küçük ticari alanlar için tasarlanmış, split yapıda ve trifaze (380 V) beslemeyle çalışan bir hava–su ısı pompası modelidir. Dış üniteden aldığı çevresel ısıyı, iç ünitede suya aktararak radyatör, yerden ısıtma, fancoil, boyler ve hatta havuz ısıtma gibi pek çok farklı devreye enerji sağlayabilir.

Split yapısı sayesinde:

• Dış ünite, bina dışında uygun bir noktaya yerleştirilir,

• İç ünite (hidrokit), teknik oda veya uygun kapalı bir hacimde tesisatın merkez noktası olur,

• Soğutucu akışkan hattı ile dış ve iç ünite arasında enerji transferi sağlanır,

• İç üniteden sonra devre suyu, ısıtma, soğutma ve kullanım sıcak suyu devrelerine dağıtılır.

Trifaze yapısı, Gree VersatiIII 10 kW 380V ısı pompası nın özellikle elektrik yükünün fazlara dengeli dağılması ve yüksek güç gerektiren projelerde daha stabil çalışması açısından avantaj sağlar. Doğru kesitte kablolama, uygun sigorta seçimi ve kaçak akım korumalı bir pano ile bu ısı pompası, uzun ömürlü ve güvenli bir işletme sunar.

Gree VersatiIII 10 kW 380V ısı pompası ile ısıtma tarafı: Radyatör ve yerden ısıtma

Bu model ısı pompası, hem klasik radyatör tesisatlarına hem de modern yerden ısıtma sistemlerine rahatlıkla entegre edilebilir.

Radyatörlü sistemlerde kullanım

Mevcut kombili veya kazanlı bir sistemde, Gree VersatiIII 10 kW 380V ısı pompası ana ısı kaynağı olacak şekilde şu mantıkla devreye alınır:

• İç ünitenin gidiş–dönüş hatları, mevcut radyatör devresine veya kolektöre bağlanır,

• Çoğunlukla iç ünite ile ısıtma devresi arasına bir denge tankı (buffer) yerleştirilir; bu, ısı pompası devresi ile radyatör devresi arasındaki debi ve basınç farklarını dengeler,

• Denge tankı sonrası:

  • Sirkülasyon pompası,

  • Pislik tutucu,

  • Hava purjörü,

  • Emniyet ventili,

  • Genleşme tankı
    gibi ekipmanlarla güvenli bir tesisat yapısı oluşturulur.

Oda termostatları veya termostatik vanalarla, her bölgenin sıcaklığını hassas olarak kontrol etmek mümkün olur. Gree VersatiIII 10 kW 380V ısı pompası, bu yapıda tüm radyatör devresini besleyen ana ısı kaynağı konumundadır.

Yerden ısıtma ile düşük sıcaklıkta yüksek konfor

Yerden ısıtma, ısı pompası teknolojisinin verimini en iyi şekilde ortaya çıkaran sistemlerden biridir. Gree VersatiIII 10 kW 380V ısı pompası ile:

• Düşük sıcaklıklı suyla (örneğin 30–40 °C aralığı) homojen ısınma sağlanır,

• Düşük su sıcaklığı, ısı pompası nın COP değerini yükselterek elektrik sarfiyatını azaltır,

• Kolektör üzerinden hat bazında debi ayarı ve oda bazında sıcaklık kontrolü yapılabilir.

Tesisat tarafında dikkat edilmesi gerekenler:

• Yerden ısıtma boruları dönüş tarafında mutlaka iyi yalıtılmalı,

• Kolektör üzerinde debi ayar vanaları ve termometreler kullanılmalı,

• Gerektiğinde yerden ısıtma devresine özel bir sirkülasyon pompası ile devre stabilitesi sağlanmalıdır.

Kullanım sıcak suyu için boyler zorunluluğu ve üç yollu vana ihtiyacı

Gree VersatiIII 10 kW 380V ısı pompası, kapalı devre tesisat suyunu ısıtır. Bu su radyatör veya yerden ısıtma borularında dolaştığı için doğrudan musluk suyu olarak kullanılamaz. Banyo, mutfak ve lavabo gibi noktalarda sıcak su elde edebilmek için mutlaka bir boyler takviyesi gereklidir.

Boyler ile sıcak kullanım suyu üretimi

Sistem prensibi şu şekildedir:

• Isı pompası devresinden gelen sıcak tesisat suyu, boyler içindeki serpantinden geçirilir,

• Serpantin üzerinden geçen sıcak su, boyler gövdesindeki şebeke suyuna ısı transferi yapar,

• Boyler içindeki şebeke suyu ısındıkça, kullanım noktalarına sıcak su olarak gönderilir.

Bu yapıda:

• Isı pompası devresi → Tesisat suyu,

• Boyler gövdesi → Şebeke (içme/kullanma) suyu

olacak şekilde iki su devresi birbirinden tamamen ayrıdır. Böylece hijyen korunur ve tesisat suyundaki kimyasal içerik kullanma suyuna karışmaz.

Neden ekstra üç yollu vana gerekir?

Gree VersatiIII 10 kW 380V ısı pompası, aynı gidiş hattından hem ısıtma devresini hem de boyleri besleyemez; bu durumda:

• Isıtma devresi istenen sıcaklığa ulaşamayabilir,

• Boyler ısınmakta gecikebilir,

• Hidrolik denge bozulur, kontrol zorlaşır.

Bu nedenle:

• Isıtma devresi ile boyler serpantini hattının arasında bir üç yollu vana kullanılır.

Çalışma mantığı:

1. Normal durumda üç yollu vana, sıcak suyu ısıtma devresine yönlendirir (radyatör/yerden ısıtma).

2. Boyler termostatı, su sıcaklığı düştüğünde “sıcak su talebi” sinyali gönderir.

3. Isı pompası kontrol paneli, üç yollu vanaya komut verir ve gidiş suyunu boyler serpantinine çevirir.

4. Boyler hedef sıcaklığa ulaştığında üç yollu vana tekrar ısıtma devresine döner.

Bu sayede:

• Kullanım sıcak suyuna gerektiğinde öncelik verilir,

• Isıtma devresi ve boyler devresi aynı anda kontrolsüz şekilde beslenmez,

• Tüm süreç otomatik ve kontrollü şekilde ilerler.

Fancoil ile soğutma ve üç yollu vana kullanımı

Gree VersatiIII 10 kW 380V ısı pompası, doğru tesisat kurgusu ile yaz aylarında da soğutma sağlayabilir. Bu noktada en verimli çözüm, sisteme fancoil cihazları eklemektir.

Fancoil devresi ile aktif soğutma

Fancoil cihazları:

• İçinde su serpantini ve fan barındıran terminal ünitelerdir,

• Isı pompası soğutma modunda çalışırken serpantinden soğuk su geçer,

• Fan, oda havasını serpantinden dolaştırarak ısıyı alır ve ortamı soğutur,

• Her cihazda oda bazında sıcaklık ayarı yapılabilir.

Tesisat yapısı:

• İç üniteden çıkan soğutma gidiş–dönüş hatları, fancoil kolektörüne bağlanır,

• Her fancoil için ayrı bir hat ve üzerinde vanalar ya da motorlu vanalar bulunur,

• Yoğuşan su için her fancoil altında kondens tahliye hattı planlanır.

Isıtma ve soğutma devrelerinin ayrılması için üç yollu vana

Aynı ısı pompası ile hem ısıtma devresini (radyatör/yerden ısıtma) hem de soğutma devresini (fancoil) beslemek mümkün olsa da, bu iki devre aynı anda aktif olmamalıdır. Özellikle:

• Yerden ısıtma devresine soğuk su gönderilmesi, zeminde yoğuşma/nem sorunlarına neden olabilir,

• Radyatör hattına soğuk su gitmesi, istenmeyen durumlar oluşturur.

Bu nedenle:

• Isıtma devresi ile fancoil soğutma devresi arasında bir üç yollu vana kullanılır.

• Kış modunda, üç yollu vana gidiş hattını ısıtma devresine yönlendirir.

• Yaz modunda soğutmaya geçildiğinde, gidiş hattı fancoil devresine çevrilir.

Böylece Gree VersatiIII 10 kW 380V ısı pompası:

• Kışın radyatör/yerden ısıtma,

• Yazın fancoil soğutma

için güvenli ve kontrollü bir şekilde kullanılabilir.

Havuz ısıtma için plakalı eşanjör şartı

Gree VersatiIII 10 kW 380V ısı pompası ile havuz ısıtması yapmak da mümkündür; ancak havuz suyunda klor, tuz ve diğer kimyasallar bulunduğundan, havuz suyunun doğrudan ısı pompası devresine verilmesi ciddi korozyon ve ekipman hasarı riski taşır. İşte bu nedenle mutlaka plakalı eşanjör kullanılması gerekir.

Plakalı eşanjörle güvenli havuz entegrasyonu

Sistem şu şekilde kurgulanır:

• Isı pompası nın ısıtma devresi, plakalı eşanjörün birincil tarafına bağlanır,

• Havuz devresi, eşanjörün ikincil tarafında dolaşan suyu içerir,

• Isı, plakalar üzerinden iki devre arasında aktarılır; sular birbirine karışmaz.

Havuz devresinde:

• Ayrı bir sirkülasyon pompası,

• Filtrasyon sistemi ile entegrasyon,

• Gidiş–dönüş hattında vana ve sıcaklık kontrol elemanları

kullanılarak, havuz suyu istenen sıcaklıkta sabit tutulabilir. Böylece Gree VersatiIII 10 kW 380V ısı pompası, hem bina ısıtma/soğutma hem de havuz ısıtma görevini güvenli bir şekilde üstlenmiş olur.

Tesisat özelinde önemli noktalar

Gree VersatiIII 10 kW 380V ısı pompası ile kurulan bir sistemde aşağıdaki tesisat detayları öne çıkar:

• Elektrik tarafı:

  • Trifaze (380 V) besleme,

  • Uygun kesitte kablo, sigorta ve kaçak akım koruması,

  • Yetkili elektrikçi tarafından pano düzenlemesi.

• Hidrolik denge:

  • Denge tankı,

  • Doğru konumda sirkülasyon pompaları,

  • Pislik tutucu, hava purjörü, emniyet ventili ve genleşme tankı,

• Kontrol ve otomasyon:

  • Boyler için üç yollu vana ve termostat entegrasyonu,

  • Isıtma–soğutma devre ayrımı için üç yollu vana,

  • Gerekirse zemin ve fancoil devreleri için ayrı pompa ve kontrol kartları,

  • Oda termostatları ile kullanıcı dostu kontrol imkânı.

Sonuç olarak:

Gree VersatiIII 10 kW 380V ısı pompası, split yapısı, trifaze besleme avantajı ve farklı tesisat senaryolarına uyumu sayesinde, modern konutlarda ve küçük ticari yapılarda:

• Radyatör ve yerden ısıtma ile kış ısıtması,

• Fancoil ile yaz soğutması,

• Boyler üzerinden dört mevsim kullanım sıcak suyu,

• Plakalı eşanjör ile havuz ısıtması

gibi tüm konfor ihtiyaçlarını tek merkezden karşılayabilen, güçlü ve esnek bir ısı pompası çözümüdür. Doğru projelendirme ve tesisat kurgusu ile bu ısı pompası, hem enerji verimliliği hem de işletme konforu açısından uzun yıllar güvenle kullanılabilir.
