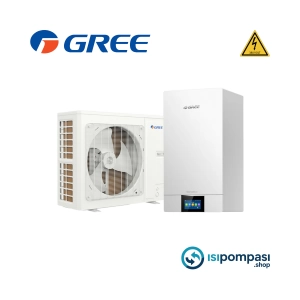

Gree VersatiIII 14 kW 380V Isı Pompası

Split, trifaze, profesyonel tesisatlar için konfor odaklı çözüm

Gree VersatiIII 14 kW 380V ısı pompası, orta–büyük metrajlı konutlar, dubleks–tripleks villalar, çok daireli mülkler ve küçük ticari yapılar için tasarlanmış, split tip ve trifaze çalışan bir hava–su ısı pompası sistemidir. Dış ünite, dış ortam havasındaki ısıyı alır; iç ünitede bu ısı suya aktarılır ve binanın ısıtma, soğutma ve kullanım sıcak suyu ihtiyacı aynı merkezden yönetilebilir.

Split yapının temel avantajları:

• Soğutucu akışkanın dış ünite ve iç ünite arasında dolaşması,

• İç ünitenin (hidrokit) tesisat odasında/farklı bir iç mekânda konumlanabilmesi,

• Su devresinin tamamen bina içinde kalarak donma riskinin azaltılması,

• Daha esnek tesisat güzergâhı ve servis erişimi imkânı.

380V trifaze besleme ise:

• Elektrik yükünü fazlara dengeli dağıtarak daha stabil çalışma,

• Yüksek güç seviyesinde güvenli işletme,

• Başlangıç akımlarının daha kontrollü olması

gibi avantajlar sunar. Bu açıdan Gree VersatiIII 14 kW 380V ısı pompası, hem performans hem de tesisat uyumu açısından güçlü bir alternatif haline gelir.

Radyatör ve yerden ısıtma ile ısıtma konforu

Radyatörlü sistemlerle uyum

Gree VersatiIII 14 kW 380V ısı pompası, mevcut veya yeni kurulacak radyatör sistemlerine entegre edilebilir. Tipik kurgu şu şekildedir:

• İç ünitenin gidiş–dönüş bağlantıları, ana radyatör hattına veya kolektöre bağlanır,

• Çoğu projede denge tankı (buffer tank) kullanılarak ısı pompası devresi ile radyatör devresi hidrolik olarak dengelenir,

• Denge tankı çıkışında:

  • Sirkülasyon pompası,

  • Pislik tutucu ve filtre,

  • Hava purjörü,

  • Emniyet ventili ve genleşme tankı
    gibi ekipmanlarla tesisat güvence altına alınır.

Bu kurgu ile Gree VersatiIII 14 kW 380V ısı pompası, radyatör devresine uygun sıcaklıkta su göndererek kış aylarında homojen ve verimli ısıtma sağlar. Oda termostatları, termostatik vanalar ve zonlama ile oda bazlı kontrol mümkündür.

Yerden ısıtma ile düşük sıcaklıkta yüksek verim

Yerden ısıtma, ısı pompası teknolojisinin verim avantajını en iyi şekilde ortaya çıkaran uygulamalardan biridir. Gree VersatiIII 14 kW 380V ısı pompası ile:

• Düşük sıcaklıklı su, geniş zemin yüzeyinden yayılarak mekânı eşit şekilde ısıtır,

• Zeminden tavana doğru konforlu bir sıcaklık profili elde edilir,

• Düşük gidiş suyu sıcaklıkları sayesinde ısı pompası daha yüksek verimle çalışır ve enerji faturaları düşer.

Tesisat tarafında:

• Yerden ısıtma kolektörleriyle her hat için debi ayarı,

• Gerekirse yerden ısıtma devresine özel sirkülasyon pompası,

• Oda bazlı termostat ve manifold üzeri motorlu vanalarla bölgesel kontrol,

• Doğru boru çapı, boru adımı ve yalıtım detayları

konfor açısından kritik önem taşır.

Kullanım sıcak suyu için boyler zorunluluğu ve üç yollu vana gereksinimi

Gree VersatiIII 14 kW 380V ısı pompası, kapalı devre ısıtma suyunu ısıtır. Bu su; radyatör, yerden ısıtma veya fancoil devrelerinde dolaşır. Ancak musluklardan, duşlardan ve mutfaklardan alınan sıcak su kullanım sıcak suyu olduğundan, hijyen ve standartlar gereği bu su, ısıtma devresindeki tesisat suyu ile aynı olamaz.

Bu nedenle:

• Kullanım sıcak suyu üretimi için mutlaka boyler takviyesi gereklidir.

Boyler entegrasyonunun prensibi

Boyler, içinde bir serpantin bulunan ve şebeke suyunu depolayan sıcak su tankıdır:

• Gree VersatiIII 14 kW 380V ısı pompası devresindeki sıcak su, boylerin serpantin hattından geçirilir,

• Serpantin içindeki sıcak su, gövde içindeki şebeke suyuna ısı transfer eder,

• Boyler içindeki su istenen sıcaklığa ulaştığında, sıcak kullanım suyu banyo ve mutfaklara gönderilir.

Bu noktada:

• Isı pompası devresi: Kapalı devre, tesisat suyu

• Boyler gövdesi: Açık devre, şebeke/kullanma suyu

olmak üzere iki farklı devre vardır ve sular birbirine karışmaz.

Neden ekstra bir üç yollu vana şart?

Gree VersatiIII 14 kW 380V ısı pompası, aynı anda hem ısıtma devresine hem boyler serpantinine su gönderecek şekilde serbest bırakılırsa:

• Radyatör/yerden ısıtma devresinin debisi ve sıcaklığı dengesiz hale gelebilir,

• Boyler beklenen sürede ısınmayabilir,

• Önceliklendirme yapılamadığı için konforda dalgalanmalar yaşanabilir.

Bu yüzden:

• Isıtma devresi ile boyler serpantini arasında üç yollu vana kullanılır.

Çalışma mantığı:

1. Normal durumda üç yollu vana, sıcak suyu ısıtma devresine (radyatör veya yerden ısıtma) yönlendirir.

2. Boyler termostatı, su sıcaklığı belirlenen değerin altına düştüğünde ısı pompası kontrolüne “sıcak su isteği” sinyali verir.

3. Kontrol ünitesi, üç yollu vanayı çevirerek sıcak suyu boyler serpantinine yönlendirir.

4. Boyler hedef sıcaklığa ulaştığında vana tekrar ısıtma devresine döner.

Böylece:

• Kullanım sıcak suyuna gerektiğinde öncelik tanınır,

• Isıtma devresi ve boyler aynı anda kontrolsüz yüklenmez,

• Hem konfor hem de enerji verimliliği korunur.

Fancoil takviyesi ile soğutma ve üç yollu vana ile devre yönetimi

Gree VersatiIII 14 kW 380V ısı pompası, doğru tesisat kurgusu ile yaz aylarında aktif soğutma da sağlayabilir. Bunun için iç mekânlara fancoil cihazları yerleştirilir.

Fancoil ile aktif soğutma

Fancoil cihazları:

• İçinde su serpantini ve fan barındıran terminal üniteleridir,

• Isı pompası soğutma moduna alındığında serpantinden soğuk su dolaşır,

• Fan, oda havasını serpantinden geçirerek ortamdan ısı çeker ve hava soğutulur,

• Oda termostatları ile her mahallin sıcaklığı ayrı ayrı kontrol edilir.

Tesisat açısından:

• İç üniteden fancoil kolektörüne gidiş–dönüş hattı çekilir,

• Her fancoil için ayrı bağlantı ve vana/motorlu vana kullanılır,

• Soğutma sırasında oluşan yoğuşma suyu için kondens hattı planlanır.

Isıtma ve soğutma devrelerinin ayrımı için üç yollu vana

Yerden ısıtma veya radyatör hattı ile fancoil devresi aynı ısı pompası üzerinden beslendiğinde, bu devrelerin aynı anda aktif olması istenmez. Özellikle:

• Yerden ısıtma döşemesine soğuk su gönderilmesi, zeminde yoğuşma ve nem sorunlarına neden olabilir,

• Radyatörlerin soğuk suyla beslenmesi, sistemde gereksiz ısıl gerilim yaratır.

Bu sebeple:

• Isıtma devresi (radyatör/yerden ısıtma) ile fancoil soğutma devresi arasında bir üç yollu vana veya uygun vana kombinasyonu kullanılır.

Tipik işletme kurgusu:

• Kış modunda üç yollu vana, gidiş suyunu ısıtma devresine yönlendirir; fancoil hattı kapalı kalır.

• Yaz modunda sistem soğutmaya alınır; vana konum değiştirerek soğuk suyu fancoil devresine gönderir, ısıtma devresi devre dışı bırakılır.

Bu sayede Gree VersatiIII 14 kW 380V ısı pompası, tek hidrolik merkezden dört mevsim konfor sunarken, devreler arası karışma ve konfor problemlerinin önüne geçilir.

Havuz ısıtma için plakalı eşanjör kullanımı

Gree VersatiIII 14 kW 380V ısı pompası ile havuz ısıtması yapmak da mümkündür; ancak doğrudan havuz suyunun ısı pompası devresinden geçirilmesi doğru değildir. Havuz suyunda:

• Klor,

• Tuz,

• pH düzenleyici ve diğer kimyasallar

bulunduğu için, cihazın eşanjör yüzeylerinde ileri seviyede korozyon ve kireçlenme riski vardır. Bu nedenle havuz entegrasyonunda plakalı eşanjör kullanmak şarttır.

Plakalı eşanjörle güvenli havuz entegrasyonu

Kurgu şu şekildedir:

• Gree VersatiIII 14 kW 380V ısı pompası nın ısıtma devresi, plakalı eşanjörün birincil tarafına bağlanır,

• Havuz sirkülasyon hattı (filtrasyon sistemine entegre) eşanjörün ikincil tarafına bağlanır,

• İki devre, eşanjör plakaları üzerinden ısı transferi yapar; sular fiziksel olarak karışmaz.

Havuz tarafında:

• Ayrı bir sirkülasyon pompası,

• Gidiş ve dönüşte sıcaklık sensörleri,

• Havuz termostatı üzerinden otomatik kontrol,

• Gerekirse by-pass hattı ve vanalar

ile havuz suyu istenen konfor sıcaklığında tutulur. Gree VersatiIII 14 kW 380V ısı pompası, bu sayede hem bina ısıtma/soğutma hem de havuz ısıtma ihtiyacını tek kaynaktan karşılayabilen bir sistem haline gelir.

Tesisat tarafında öne çıkan teknik detay başlıkları

Gree VersatiIII 14 kW 380V ısı pompası ile çalışacak bir tesisatta genel olarak şu noktalara dikkat edilmelidir:

• Elektrik tarafı:

  • Trifaze 380 V besleme hattı,

  • Uygun kesitte kablo ve sigorta seçimi,

  • Kaçak akım rölesi, aşırı akım koruma,

  • Yetkili elektrikçi tarafından pano ve koruma tasarımı.

• Hidrolik denge:

  • Gerekli durumlarda denge tankı (buffer) kullanımı,

  • Doğru konumlandırılmış sirkülasyon pompaları,

  • Pislik tutucu, filtre, hava atıcı, emniyet ventili ve genleşme tankı yerleşimi.

• Kontrol ve otomasyon:

  • Boyler için üç yollu vana ve boyler termostatı entegrasyonu,

  • Isıtma–soğutma/fancoil devre ayrımı için üç yollu vana ve uygun kontrol mantığı,

  • Oda termostatları, zon kontrolü ve gerektiğinde bina otomasyonuna entegrasyon.

Sonuç olarak:

Gree VersatiIII 14 kW 380V ısı pompası, split tasarımı, trifaze besleme avantajı ve tesisat esnekliğiyle:

• Radyatör veya yerden ısıtma ile kış konforu,

• Fancoil üzerinden yazın soğutma,

• Boyler üzerinden dört mevsim kullanım sıcak suyu,

• Plakalı eşanjör aracılığıyla havuz ısıtması

gibi pek çok ihtiyacı tek merkezden karşılamaya uygun, kapsamlı bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş bir tesisat ve uzman montajla, bu ısı pompası uzun yıllar boyunca hem konforlu hem de enerji verimli bir işletme deneyimi sunabilir.
