Gree VersatiIII 12 kW 380V Isı Pompası

Split, trifaze ve profesyonel tesisatlar için esnek çözüm

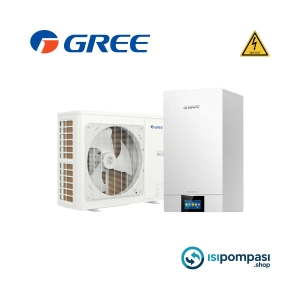

Gree VersatiIII 12 kW 380V ısı pompası, orta ve büyük metrajlı konutlar, müstakil villalar ve küçük ticari yapılar için tasarlanmış, split tip ve trifaze çalışan bir hava–su ısı pompası sistemidir. Dış ünitede havadaki ısıyı toplayıp iç ünitede suya aktaran bu teknoloji, tek bir merkezden hem ısıtma hem soğutma hem de kullanım sıcak suyu ve havuz ısıtma ihtiyaçlarını karşılayacak altyapıyı oluşturur.

Split yapısı sayesinde:

• Dış ünite bina dışında, uygun hava sirkülasyonu olan bir noktaya yerleştirilir,

• İç ünite (hidrokit), teknik oda veya tesisat odasında konumlanır,

• Aradaki bakır boru hattı üzerinden soğutucu akışkan taşınır,

• İç üniteden sonra ısıtılmış/soğutulmuş su, radyatör, yerden ısıtma, fancoil, boyler ve havuz eşanjörü gibi farklı devrelere dağıtılır.

Trifaze besleme (380 V), Gree VersatiIII 12 kW 380V ısı pompası nın elektriksel yükünün fazlara dengeli yayılmasına yardımcı olur; bu da özellikle yüksek güç çeken projelerde daha stabil, daha güvenli ve daha uzun ömürlü bir çalışma anlamına gelir.

Gree VersatiIII 12 kW 380V ısı pompası ile ısıtma: Radyatör ve yerden ısıtma entegrasyonu

Radyatörlü sistemlerde çalışma prensibi

Gree VersatiIII 12 kW 380V ısı pompası, mevcut radyatörlü tesisatlarla uyumlu şekilde çalışacak şekilde tasarlanabilir. Bu senaryoda:

• İç ünitenin gidiş–dönüş hatları, kolektör ya da ana radyatör hattına bağlanır,

• Genellikle denge tankı (buffer tank) kullanılarak ısı pompası devresi ile radyatör devresi hidrolik olarak dengelenir,

• Denge tankı sonrasında:

  • Sirkülasyon pompası,

  • Pislik tutucu,

  • Hava purjörü,

  • Emniyet ventili ve genleşme tankı
    gibi emniyet ekipmanları yer alır.

Bu kurgu ile Gree VersatiIII 12 kW 380V ısı pompası, radyatör devresine sabit ve kontrollü sıcaklıkta su gönderir. Oda termostatları ve termostatik vanalarla oda bazlı kontrol sağlanabilir; böylece hem konfor hem de enerji verimliliği artar.

Yerden ısıtma sistemlerinde düşük sıcaklık avantajı

Yerden ısıtma, ısı pompası teknolojisinin en verimli çalıştığı uygulamalardan biridir. Gree VersatiIII 12 kW 380V ısı pompası ile:

• Düşük sıcaklıklı suyla geniş yüzeyli ısıtma yapılır,

• Zeminden yukarıya doğru homojen ve konforlu bir ısıl dağılım elde edilir,

• Düşük gidiş suyu sıcaklığı sayesinde ısı pompası daha yüksek verimle çalışır, elektrik tüketimi düşer.

Tesisat tarafında dikkat edilmesi gerekenler:

• Yerden ısıtma kolektörleri üzerinden hat bazlı debi ayarlama,

• Gerekirse yerden ısıtma devresine özel bir sirkülasyon pompası,

• Her bölgeye termostat ve manifold üzeri motorlu vanalar ile zon kontrolü,

• Uygun yalıtım ve doğru boru adımı ile konforlu ısı dağılımı.

Kullanım sıcak suyu için boyler zorunluluğu ve üç yollu vana ihtiyacı

Gree VersatiIII 12 kW 380V ısı pompası, kapalı devre tesisat suyunu ısıtır; bu su radyatör veya yerden ısıtma borularında dolaşır. Ancak musluk, lavabo, banyo ve mutfak gibi noktalarda kullanılan sıcak su “kullanım sıcak suyu”dur ve doğrudan tesisat suyu olamaz. Bu nedenle:

• Kullanım sıcak suyu üretimi için boyler takviyesi zorunludur.

Boyler entegrasyonu nasıl yapılır?

Boyler, içindeki serpantin sayesinde Gree VersatiIII 12 kW 380V ısı pompası devresinden gelen sıcak su ile şebeke suyunu ısıtır:

• Isı pompası devresinden gelen su, boyler serpantininden dolaşır,

• Serpantinin içindeki sıcak su, gövde içindeki şebeke suyuna ısı transfer eder,

• Boyler içindeki su, istenen sıcaklığa ulaştığında musluklara sıcak kullanım suyu gider.

Bu noktada:

• Isı pompası devresi → tesisat suyu (kapalı devre),

• Boyler gövdesi → şebeke/kullanma suyu (açık devre)

şeklinde iki farklı devre bulunmaktadır ve hijyen açısından birbirine karışmaz.

Neden üç yollu vana gerekiyor?

Gree VersatiIII 12 kW 380V ısı pompası aynı anda hem ısıtma devresine (radyatör/yerden ısıtma) hem de boyler serpantinine direkt su gönderirse:

• Isıtma devresinin debisi ve sıcaklığı düşebilir,

• Boyler istenen sürede ısınmayabilir,

• Önceliklendirme yapılamadığı için konfor dengesiz hale gelir.

Bu yüzden:

• Isıtma devresi ile boyler serpantini hattının arasında üç yollu vana kullanılır.

Çalışma mantığı:

1. Normal (standart ısıtma) modunda üç yollu vana, gidiş suyunu ısıtma devresine yönlendirir.

2. Boyler termostatı, su sıcaklığı belirli derece altına düştüğünde ısı pompası kontrolüne “sıcak su isteği” sinyali gönderir.

3. Kontrol ünitesi, üç yollu vanayı çevirerek sıcak suyu boyler serpantinine yönlendirir.

4. Boyler, hedef sıcaklığa geldiğinde üç yollu vana tekrar ısıtma devresine döner.

Bu sayede:

• Kullanım sıcak suyuna gerektiğinde öncelik verilir,

• Isıtma devresi ve boyler aynı anda kontrolsüz şekilde yüklenmez,

• Konfor ve verimlilik bir arada sağlanır.

Fancoil takviyesi ile soğutma ve üç yollu vana kullanımı

Gree VersatiIII 12 kW 380V ısı pompası, sadece ısıtma değil, doğru tesisat kurgusu ile soğutma da yapabilir. Bunun için sisteme fancoil cihazları eklenir.

Fancoil ile aktif soğutma

Fancoil cihazları:

• İçlerinde su serpantini ve fan barındıran terminal üniteleridir,

• Isı pompası soğutma moduna alındığında serpantinden soğuk su dolaşır,

• Fan, oda havasını serpantinden geçirerek ortamdan ısı çeker, böylece alan soğur,

• Oda bazında termostatlarla her mahallin sıcaklığı ayrı ayrı ayarlanabilir.

Tesisat şeması:

• Gidiş–dönüş hatları iç üniteden fancoil kolektörüne taşınır,

• Her fancoil’e ayrı hat (besleme–dönüş) ve üzerlerinde vana/motorlu vana kullanılır,

• Soğutma sırasında oluşan yoğuşma suyu için kondens tahliye hattı çekilir.

Isıtma–soğutma ayrımı için üç yollu vana

Radyatör/yerden ısıtma devresi ile fancoil soğutma devresi, aynı ısı pompası üzerinden beslense de aynı anda aktif olmamalıdır. Özellikle:

• Yerden ısıtma borularına soğuk su verilmesi zeminde yoğuşma ve nem sorunlarına yol açabilir,

• Radyatör hattına soğuk su dönmesi istenmeyen işletme şartları oluşturur.

Bu nedenle:

• Isıtma devresi ile fancoil devresi arasında bir üç yollu vana ya da set vanalar kullanılarak yönlendirme yapılır.

Tipik çalışma:

• Kış modunda üç yollu vana, gidiş suyunu ısıtma devresine (radyatör/yerden ısıtma) verir,

• Yaz modunda sistem soğutmaya alındığında aynı gidiş hattı fancoil devresine döndürülür,

• Böylece Gree VersatiIII 12 kW 380V ısı pompası, dört mevsim konforu, kontrollü bir tesisat üzerinden sağlar.

Havuz ısıtma için plakalı eşanjör gerekliliği

Gree VersatiIII 12 kW 380V ısı pompası ile havuz ısıtması yapmak da mümkündür; ancak havuz suyunda klor, tuz ve diğer kimyasallar bulunduğu için, havuz suyunun doğrudan ısı pompası devresinden geçirilmesi doğru değildir. Bu, zamanla ciddi korozyon ve ekipman hasarı oluşturabilir.

Bu nedenle devreye plakalı eşanjör girer.

Plakalı eşanjör ile güvenli havuz entegrasyonu

Kurgu şu şekilde yapılır:

• Isı pompası nın ısıtma devresi, plakalı eşanjörün birincil tarafına bağlanır,

• Havuz sirkülasyon hattı, eşanjörün ikincil tarafına bağlanır,

• İki farklı devre eşanjör plakaları üzerinden ısı transferi yapar; sular birbirine karışmaz.

Havuz tarafında:

• Ayrı bir havuz sirkülasyon pompası,

• Filtrasyon sistemine paralel veya seri bağlantı,

• Gidiş–dönüş hatlarında vana ve sıcaklık sensörleri

ile havuz suyu istenen sıcaklıkta sabitlenir. Böylece Gree VersatiIII 12 kW 380V ısı pompası, hem bina ısıtma/soğutma hem de havuz ısıtma ihtiyacını aynı platformda birleştiren güçlü bir çözüme dönüşür.

Tesisat özelinde dikkat edilmesi gereken başlıklar

Gree VersatiIII 12 kW 380V ısı pompası ile çalışan bir sistemde öne çıkan tesisat detayları:

• Elektrik altyapısı:

  • Trifaze 380 V besleme,

  • Uygun kesitte kablo, sigorta, kaçak akım rölesi,

  • Yetkili elektrikçi tarafından pano ve koruma tasarımı.

• Hidrolik denge:

  • Denge tankı kullanımı,

  • Doğru konumlandırılmış sirkülasyon pompaları,

  • Pislik tutucu, filtre, hava purjörü, emniyet ventili ve genleşme tankı.

• Kontrol ve otomasyon:

  • Boyler için üç yollu vana ve termostat entegrasyonu,

  • Isıtma–soğutma devre ayrımı için üç yollu vana ve uygun kontrol mantığı,

  • Oda termostatları ve gerektiğinde zon kontrolü ile kullanıcı dostu işletme.

Sonuç olarak:

Gree VersatiIII 12 kW 380V ısı pompası, split yapısı, trifaze besleme avantajı ve farklı tesisat senaryolarına uyumu sayesinde:

• Radyatör ve yerden ısıtma ile kış ısıtması,

• Fancoil üzerinden yaz soğutması,

• Boyler ile dört mevsim kullanım sıcak suyu,

• Plakalı eşanjör ile havuz ısıtması

gibi pek çok konfor ihtiyacını tek merkezden yönetebilen, esnek ve modern bir ısı pompası çözümüdür. Doğru projelendirme ve uzman tesisat uygulamaları ile bu ısı pompası, hem enerji verimliliği hem de konfor açısından uzun yıllar güvenle kullanılabilecek bir altyapı sunar.
