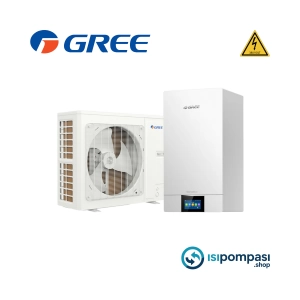

Gree VersatiIII 16 kW 380V Isı Pompası – Profesyonel Tesisatlar İçin Güçlü Çözüm

Gree VersatiIII 16 kW 380V ısı pompası, geniş metrekareli müstakil evler, villalar, küçük işletmeler ve çok odalı konut projeleri için tasarlanmış, split tip ve trifaze çalışan bir hava–su ısı pompası çözümüdür. Dış ünite, dış havadan ısıyı alır; iç ünitede bu ısı suya aktarılır ve bina içindeki ısıtma, soğutma ve kullanım sıcak suyu tesisatına dağıtılır.

Split yapının avantajı, soğutucu akışkanın dış ünite ile iç ünite arasında dolaşması; suyun ise bina içindeki kapalı devrede kalmasıdır. Trifaze (380V) çalışması ise yüksek güçte daha dengeli akım çekilmesini, elektrik sistemine daha az yük binmesini ve uzun ömürlü bir çalışma karakteristiğini destekler. Böylece Gree VersatiIII 16 kW 380V ısı pompası, hem performans hem de tesisat uyumu açısından ciddi bir avantaj sağlar.

Radyatör ve yerden ısıtma ile uyumlu ısıtma konforu

Radyatörlü sistemlerle kullanım

Gree VersatiIII 16 kW 380V ısı pompası, klasik kazanlı sistemlerin yerine geçerek radyatör devresini besleyebilir. İç ünitenin gidiş–dönüş bağlantıları ana radyatör hattına veya kolektöre bağlanır. Çoğu profesyonel projede:

• Isı pompası devresi ile radyatör devresi arasında bir denge tankı (buffer) kullanılır,

• Denge tankı sayesinde debi dalgalanmaları önlenir, defrost anlarında sistem daha kararlı çalışır,

• Denge tankı çıkışında sirkülasyon pompası, pislik tutucu, hava purjörü, emniyet ventili ve genleşme tankı gibi elemanlarla sistem güvence altına alınır.

Bu kurgu sayesinde ısı pompası hem daha stabil çalışır hem de radyatörler tüm katlarda homojen ısı dağılımı sağlar.

Yerden ısıtma ile düşük sıcaklıkta verimli çalışma

Yerden ısıtma sistemi, ısı pompası teknolojisiyle son derece uyumlu bir uygulamadır. Gree VersatiIII 16 kW 380V ısı pompası ile:

• Düşük sıcaklıklı su, geniş zemin yüzeyinden yayılarak mekânı yumuşak ve homojen şekilde ısıtır,

• Düşük gidiş suyu sıcaklığı, ısı pompası verimini artırır ve enerji tüketimini azaltır,

• Oda bazlı kolektör ve termostat yapısı sayesinde her odanın sıcaklığı ayrı ayrı yönetilebilir.

Tesisat tarafında:

• Yerden ısıtma kolektörleri,

• Her devre için debi ayarlı vanalar,

• Oda termostatları ve kolektör üzerinde motorlu vanalar

kullanılarak hem konfor hem de yakıt ekonomisi sağlanır.

Kullanım sıcak suyu için boyler zorunluluğu ve üç yollu vana gereksinimi

Gree VersatiIII 16 kW 380V ısı pompası, ısıtma suyu devresini ısıtan bir hava–su ısı pompasıdır. Bu devrede dolaşan su, radyatör, yerden ısıtma veya fancoil gibi kapalı devre ısıtma/soğutma elemanlarında kullanılır. Ancak musluklardan, duşlardan ve mutfaktan aldığımız su kullanım sıcak suyudur ve doğrudan bu kapalı devredeki suyla aynı olamaz.

Bu nedenle:

• Kullanım sıcak suyu üretimi için boyler takviyesi zorunludur.

Boyler ile sıcak su üretiminin mantığı

Boyler, içinde serpantin bulunan bir sıcak su tankıdır. Tesisat kurgusu şu şekilde yapılır:

• Isı pompası devresindeki kapalı devre su, boylerin içindeki serpantin hattına bağlanır,

• Serpantinden geçen sıcak su, boyler gövdesindeki şebeke suyuna ısı transfer eder,

• Boyler içindeki su ısındıkça, banyo ve mutfaklara sıcak kullanım suyu olarak gönderilir.

Burada:

• Bir devrede ısı pompası tesisat suyu,

• Diğer tarafta ise kullanım (şebeke) suyu bulunur; iki su birbirine kesinlikle karışmaz.

Neden ekstra üç yollu vana gerekiyor?

Gree VersatiIII 16 kW 380V ısı pompası aynı anda hem radyatör/yerden ısıtma devresini hem de boyler serpantinini beslemeye çalışsaydı:

• Isıtma devresinde debi ve sıcaklık dengesizliği oluşur,

• Boyler beklenenden geç ısınır,

• Hangi devrenin öncelikli olduğu net olmadığı için konfor kayıpları yaşanır.

Bu sebeple:

• Isıtma devresi ile boyler serpantini arasında mutlaka üç yollu vana kullanılır.

Çalışma prensibi özetle şöyledir:

1. Normal durumda üç yollu vana, ısı pompasından çıkan sıcak suyu ısıtma devresine (radyatör/yerden ısıtma) gönderir.

2. Boyler termostatı, su sıcaklığının düştüğünü algıladığında ısı pompası kontrolüne “sıcak su ihtiyacı” sinyali gönderir.

3. Kontrol paneli, üç yollu vanayı çevirerek sıcak suyu boyler serpantinine yönlendirir; ısıtma devresine giden hat geçici olarak kesilir.

4. Boyler suyu istenen sıcaklığa ulaştığında vana tekrar eski konumuna dönerek ısıtma devresini beslemeye devam eder.

Bu çözüm sayesinde:

• Kullanım sıcak suyuna gerektiğinde öncelik tanınır,

• Isıtma konforu korunur,

• Isı pompası devresi hidrolik olarak daha sağlıklı çalışır.

Fancoil takviyesi ile soğutma ve üç yollu vana ihtiyacı

Gree VersatiIII 16 kW 380V ısı pompası, sadece ısıtma değil, doğru tesisat kurgusu ile yazın aktif soğutma da sağlayabilir. Burada devreye fancoil cihazları girer.

Fancoil ile dört mevsim iklimlendirme

Fancoil’ler:

• İçinde su serpantini bulunan,

• Fan yardımıyla ortam havasını serpantin üzerinden geçirerek ısı alıp veren terminal üniteleridir.

Isı pompası soğutma modunda çalıştığında:

• İç üniteden fancoil hattına soğuk su gönderilir,

• Fancoil fanı bu soğuk serpantin üzerinden oda havasını geçirerek ortamı soğutur,

• Oda termostatı veya fancoil üzerindeki kumanda ile her mahallin sıcaklığı hassas biçimde ayarlanabilir.

Isıtma devresi – fancoil devresi ayrımı için üç yollu vana

Yerden ısıtma veya radyatör devresi ile fancoil soğutma devresi aynı ısı pompası üzerinden besleneceği için, bu devrelerin karışmasını engellemek gerekir. Aksi halde:

• Yerden ısıtma devresine soğuk su gitmesi yerde yoğuşma ve nem problemleri oluşturabilir,

• Radyatör devresine soğuk su gitmesi, tesisatta gereksiz ısıl gerilim yaratır.

Bu nedenle:

• Isıtma devresi (radyatör/yerden ısıtma) ile fancoil devresi arasında bir üç yollu vana veya uygun vana kombinasyonu kullanılır.

Genel işletme mantığı:

• Kış modunda üç yollu vana, ısı pompasının ürettiği sıcak suyu ısıtma devresine gönderir; fancoil devresi pasif kalır.

• Yaz modunda sistem soğutmaya alınır; vana konum değiştirerek soğuk suyu fancoil devresine yönlendirir, ısıtma devresi devre dışı bırakılır.

Böylece Gree VersatiIII 16 kW 380V ısı pompası, aynı hidrolik merkezden hem ısıtma hem soğutmayı kontrollü şekilde sağlayabilir.

Havuz ısıtma için ek plakalı eşanjör gerekliliği

Gree VersatiIII 16 kW 380V ısı pompası ile havuz ısıtması da yapılabilir; ancak havuz suyunun kimyasal içeriği (klor, tuz, pH kimyasalları vb.) nedeniyle, bu suyu doğrudan ısı pompası devresinden geçirmek doğru değildir. Bu, cihazın kendi eşanjörünün kısa sürede korozyona uğramasına ve verim kayıplarına yol açabilir.

Bu yüzden:

• Havuz ısıtma uygulamalarında ek bir plakalı eşanjör kullanılması şarttır.

Plakalı eşanjörle güvenli havuz entegrasyonu

Tesisat kurgusu temel olarak şu şekildedir:

• Isı pompasının ısıtma devresi, plakalı eşanjörün birincil (primer) tarafına bağlanır,

• Havuz sirkülasyon devresi (filtrasyon hattı) ise eşanjörün ikincil (sekonder) tarafına bağlanır,

• İki taraftaki su devreleri eşanjör plakaları üzerinden ısı transferi yapar, ancak birbirine karışmaz.

Havuz tarafında:

• Ayrı bir sirkülasyon pompası,

• Gidiş–dönüş hattında sıcaklık sensörleri,

• Havuz termostatı ve gerektiğinde by–pass hattı

ile havuz suyu hedeflenen konfor sıcaklığında tutulur. Gree VersatiIII 16 kW 380V ısı pompası, böylece hem bina içi ısıtma/soğutma hem de havuz ısıtma ihtiyaçlarını karşılayabilen çok yönlü bir çözüm haline gelir.

Tesisat tasarımında öne çıkan başlıklar

Gree VersatiIII 16 kW 380V ısı pompası ile kurulacak bir sistemde şu noktalar önemlidir:

• Elektrik tarafı:

  • Trifaze 380V besleme,

  • Doğru kesitte kablo, sigorta ve koruma elemanları,

  • Yetkili elektrikçi eliyle pano ve koruma tasarımı.

• Hidrolik denge:

  • Gerekliyse denge tankı (buffer) ile ısı pompası devresinin stabil hale getirilmesi,

  • Uygun debide sirkülasyon pompaları,

  • Pislik tutucu, filtre, hava atıcı, emniyet ventili, genleşme tankı konumlandırması.

• Kontrol ve otomasyon:

  • Boyler için üç yollu vana ve boyler termostatı,

  • Isıtma / soğutma – fancoil devre ayrımı için üç yollu vana ve doğru kontrol mantığı,

  • Oda termostatları ve zon kontrolü ile alan bazlı işletme.

Sonuç olarak:

Gree VersatiIII 16 kW 380V ısı pompası, split tasarımı ve trifaze besleme avantajı ile:

• Radyatör ve yerden ısıtma ile kışın ısıtma,

• Fancoil ile yazın aktif soğutma,

• Boyler takviyesi ile dört mevsim kullanım sıcak suyu,

• Plakalı eşanjör aracılığıyla havuz ısıtma

ihtiyaçlarını tek merkezden yönetmeye uygun, yüksek esnekliğe sahip bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş bir tesisat, doğru boyutlandırılmış yardımcı ekipmanlar ve profesyonel montaj ile bu ısı pompası, hem konfor hem de enerji verimliliği açısından uzun yıllar tatmin edici bir performans sunabilir.
