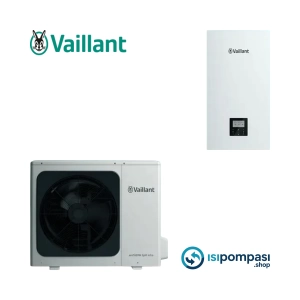

Vaillant Arotherm Split Intro 10 kW Isı Pompası – Konutlar için dört mevsim konfor çözümü

Vaillant Arotherm Split Intro 10 kW ısı pompası, küçük ve orta metrajlı müstakil evler, dubleks daireler ve modern konut projeleri için tasarlanmış, yüksek verimli bir hava–su ısı pompası sistemidir. Split yapısı sayesinde dış ünite, dış havadaki ısı enerjisini toplar; iç ünitede bu enerji su devresine aktarılır ve radyatör, yerden ısıtma veya fancoil gibi farklı ısıtma/soğutma sistemleriyle uyumlu çalışır. Monofaze (220 V) besleme yapısı, Türkiye’de yaygın olarak kullanılan elektrik altyapısına ek trifaze hat gerektirmeden uyum sağlar. Tek bir Vaillant Arotherm Split Intro 10 kW ısı pompası ile hem ısıtma hem soğutma hem de sıcak kullanım suyu ihtiyacını karşılayabilen kompakt ama çok yönlü bir çözüm elde edilir.

Split monofaze ısı pompası yapısı ve tesisata entegrasyonu

Vaillant Arotherm Split Intro 10 kW ısı pompası, dış ünite ve iç üniteden oluşan split bir hava–su ısı pompası sistemidir. Soğutucu akışkan devresi sadece dış ve iç ünite arasında dolaşır; kullanıcı tarafında tesisata yalnızca su devresi bağlanır. Bu sayede montaj esnekliği ve hidrolik açıdan sade bir yapı elde edilir: Dış ünite → Dış havadan ısı enerjisini alır, soğutucu akışkan ile iç üniteye taşır, İç ünite → Plakalı eşanjör üzerinden ısıyı ısıtma/soğutma su devresine aktarır, Sirkülasyon pompası → Yerden ısıtma, radyatör ve fancoil devrelerine gerekli debiyi sağlar, Emniyet elemanları → Genleşme tankı, emniyet ventili, hava purjörleri, sensörler ve kontrol elemanları ile güvenli çalışma sağlanır. Bu kurgu sayesinde Vaillant Arotherm Split Intro 10 kW ısı pompası, evin tüm ısıtma ve soğutma ihtiyaçlarını merkezi bir hidrolik dağıtım noktası üzerinden yönetebilen, kompakt ama güçlü bir çözüm haline gelir.

Boyler ile sıcak kullanım suyu üretimi – Üç yollu vana neden gereklidir?

Vaillant Arotherm Split Intro 10 kW ısı pompası, kullanım sıcak suyu konforu için bir boyler (kullanım suyu deposu) ile birlikte çalışacak şekilde tasarlanmalıdır. Burada ısı pompası devresindeki ısıtma suyu, boyler içindeki serpantinden geçerek kullanım suyuna ısı transfer eder. Isıtma devresi ile boyler devresi aynı kaynaktan beslendiği için, akışın kontrollü yönetilmesi amacıyla mutlaka bir üç yollu vana kullanılması gerekir.

Boyler devresi hidrolik kurgusu ve üç yollu vananın görevi

Sahada sık kullanılan kurgu şu şekildedir: Vaillant Arotherm Split Intro 10 kW ısı pompası çıkışından sonra ana hat, motorlu bir üç yollu vana üzerinden iki kola ayrılır: Isıtma hattı (radyatör / yerden ısıtma kollektörü), Boyler serpantin hattı. Kullanım sıcak suyu talebi geldiğinde, üç yollu vana tüm debiyi boyler serpantinine yönlendirir, Boyler sıcaklık sensörü hedef değere ulaştığında vana yeniden ısıtma devresine geçer. Bu sayede: Boyler öncelikli ve hızlı şekilde ısınır, Isıtma devresinde debi ve sıcaklık dengesi korunur, Geri dönüş suyu sıcaklıkları karışmadan ısı pompası verimli şekilde çalışmaya devam eder. Üç yollu vana kullanılmadığında ise debi hem ısıtma devresine hem boylere aynı anda dağılır; boyler geç ısınır, ısıtma devresinde sıcaklıklar düşer ve sistemin hidrolik dengesi bozulur. Bu nedenle Vaillant Arotherm Split Intro 10 kW ısı pompası ile boylerli sıcak su uygulamalarında üç yollu vana, tesisatın temel elemanlarından biridir.

Fancoil ile soğutma – Üç yollu vana ile modlar arasında esnek geçiş

Vaillant Arotherm Split Intro 10 kW ısı pompası, soğutma modunda çalışarak fancoil cihazları üzerinden yaz aylarında konforlu serinletme sağlar. Özellikle yerden ısıtma + fancoil kombinasyonlu sistemlerde, ısıtma ve soğutma devrelerinin birbiriyle karışmadan yönetilmesi için doğru kollektör kurgusu ve üç yollu vana kullanımı büyük önem taşır.

Isıtma devresi ve fancoil devresinin ayrılması

Pratik bir tesisat tasarımı şu şekilde kurgulanabilir: Isı pompası çıkışından sonra ana bir dağıtım kollektörü yerleştirilir, Bu kollektörden: Yerden ısıtma devresi, Radyatör devresi, Fancoil devresi için ayrı çıkışlar alınır, Fancoil devresine giden hatta motorlu bir üç yollu vana yerleştirilir. Bu üç yollu vana: Kış modunda → Fancoil devresini kapatarak suyu öncelikle yerden ısıtma ve/veya radyatör devrelerine yönlendirir, Yaz modunda → Isıtma devrelerini kapatır, tüm debiyi fancoil kollektörüne yönlendirir; ısı pompası soğutma modunda çalışarak fancoil’ler üzerinden serinletme sağlar. İstenirse, yerden ısıtma devresi sınırlı soğutma amaçlı da kullanılabilir. Bu durumda karışım vanası ve zemin sıcaklık sensörleri ile döşemeye giden su sıcaklığı sınırlandırılır; yoğuşma riski azaltılır ve daha homojen, konforlu bir serinletme sağlanır. Tüm bu senaryolarda hidrolik merkezin kalbinde Vaillant Arotherm Split Intro 10 kW ısı pompası yer alır.

Havuz ısıtma uygulaması – Ek plakalı eşanjör neden şarttır?

Vaillant Arotherm Split Intro 10 kW ısı pompası, uygun kapasite hesabı ve doğru tesisat tasarımı ile küçük hacimli havuzların ısıtılmasında da kullanılabilir. Ancak havuz suyunun kimyasal içeriği (klor ve diğer kimyasallar) nedeniyle havuz suyunun doğrudan ısı pompası devresinde dolaştırılması doğru değildir. Bu noktada devrelerin birbirinden ayrılması için ek bir plakalı eşanjör kullanılması gerekir.

Havuz devresinin ısı pompası tesisatına bağlanması

Havuz ısıtma kurgusu genellikle şu şekilde tasarlanır: Vaillant Arotherm Split Intro 10 kW ısı pompası, kapalı devrede dolaşan ısıtma suyunu plakalı eşanjörün primer (birincil) tarafına gönderir, Havuz sirkülasyon pompası, klorlu havuz suyunu aynı eşanjörün sekonder (ikincil) tarafında dolaştırır, İki devre arasında yalnızca ısı transferi gerçekleşir, su karışımı olmaz. Bu çözümle: Havuz suyundaki kimyasallar, ısı pompasının hidrolik modülüne, pompalarına ve diğer tesisat ekipmanına zarar vermez, Havuz devresi, filtre ve sirkülasyon hattı ile bağımsız bir sistem olarak çalışır, Sezonsal kullanımda birkaç vana ile havuz devresi kolaylıkla devre dışı bırakılabilir. İhtiyaca göre havuz eşanjörünü devreye almak veya devreden çıkarmak için ayrıca bir üç yollu vana ve havuz tarafına özel bir sirkülasyon pompası da kullanılabilir. Böylece konut ısıtması, kullanım sıcak suyu ve havuz ısıtması, aynı Vaillant Arotherm Split Intro 10 kW ısı pompası üzerinden kontrollü ve güvenli şekilde yönetilir.

Vaillant Arotherm Split Intro 10 kW ısı pompası ile tek merkezden tam konfor

Özetle Vaillant Arotherm Split Intro 10 kW ısı pompası: Split ve monofaze yapısıyla konut projelerine kolaylıkla uyum sağlayan, Boyler ile kullanım sıcak suyu üretirken üç yollu vana sayesinde debiyi ve yönlendirmeyi doğru yöneten, Fancoil takviyesi ile yazın soğutma, kışın destek ısıtma imkânı sunan, Ek plakalı eşanjör ile havuz ısıtma devresini tesisata güvenli şekilde bağlayabilen çok yönlü bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş kollektör yapısı, üç yollu vana yerleşimi, plakalı eşanjör ve sirkülasyon pompaları ile birlikte uygulandığında, tek bir Vaillant Arotherm Split Intro 10 kW ısı pompası, evinizin ısıtma, soğutma ve sıcak su ihtiyaçlarını uzun yıllar boyunca verimli, konforlu ve güvenilir şekilde karşılayabilir.
