Vaillant Arotherm Split Intro 12 kW Isı Pompası – Orta ve geniş metrajlı konutlar için tam kapsamlı çözüm

Vaillant Arotherm Split Intro 12 kW ısı pompası, orta ve geniş metrajlı müstakil evler, dubleks/üç katlı konutlar ve modern konut projeleri için tasarlanmış, yüksek verimli bir hava–su ısı pompası çözümüdür. Split yapısı sayesinde dış ünite dış havadaki ısı enerjisini toplar, iç ünitede bu enerji su devresine aktarılır ve böylece yerden ısıtma, radyatör ve fancoil gibi farklı sistemlerle uyumlu, dört mevsim kullanılabilir bir konfor sağlanır. Monofaze (220 V) çalışan bu model, Türkiye’de yaygın kullanılan elektrik altyapısıyla doğrudan uyumludur; trifaze hat gerektirmeden devreye alınabilir. Tek bir Vaillant Arotherm Split Intro 12 kW ısı pompası ile ısıtma, soğutma ve sıcak kullanım suyu ihtiyacını tek merkezden kontrol etmek mümkündür; bu da hem konfor hem de işletme maliyetleri açısından önemli avantaj sağlar.

Vaillant Arotherm Split Intro 12 kW ısı pompası sistem mimarisi

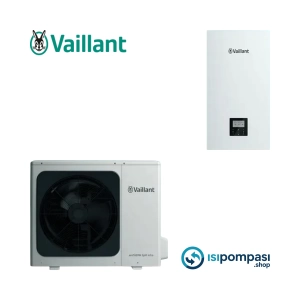

Vaillant Arotherm Split Intro 12 kW ısı pompası, dış ünite ve iç üniteden oluşan split bir hava–su ısı pompası sistemidir. Soğutucu akışkan devresi yalnızca dış ve iç ünite arasında kapalı bir devre halinde çalışırken, kullanıcı tarafında su devresi tesisata bağlanır. Bu sayede hem montaj esnekliği hem de hidrolik açıdan sade bir yapı elde edilir.

Tesisata bağlanma ve hidrolik merkez

Sistem genel olarak şu şekilde kurgulanır: Dış ünite → Dış havadan ısıyı alır ve soğutucu akışkanla iç üniteye taşır, İç ünite → Plakalı eşanjör ile ısıyı ısıtma/soğutma su devresine aktarır, Sirkülasyon pompası → Yerden ısıtma, radyatör ve fancoil devrelerine gerekli debiyi sağlar, Emniyet elemanları → Genleşme tankı, emniyet ventili, hava purjörleri ve sensörler ile sistem güvenli ve kararlı şekilde çalışır. Bu hidrolik merkezden çıkan hatlar kollektörler aracılığıyla farklı zonlara dağıtılır. Böylece Vaillant Arotherm Split Intro 12 kW ısı pompası, tek bir cihaz üzerinden tüm ısıtma ve soğutma devrelerinin kalbi haline gelir.

Boyler ile sıcak kullanım suyu – Neden ekstra bir üç yollu vana gerekir?

Vaillant Arotherm Split Intro 12 kW ısı pompası, kullanım sıcak suyu (banyo, mutfak vb.) üretmek için mutlaka bir boyler (kullanım suyu deposu) ile birlikte kullanılmalıdır. Isı pompası devresindeki ısıtma suyu, boyler içindeki serpantinden geçerek kullanım suyuna ısı transfer eder. Ancak ısıtma devresi ve boyler devresi aynı kaynağa bağlı olduğu için, akışın doğru yönetilmesi adına ekstra bir üç yollu vana kullanılması zorunlu hale gelir.

Boyler devresi hidrolik kurgusu

Sahada kullanılan tipik kurgu şöyledir: Vaillant Arotherm Split Intro 12 kW ısı pompası çıkışından sonra ana hat, motorlu bir üç yollu vana ile iki kola ayrılır: Isıtma devresi hattı (radyatör / yerden ısıtma kollektörü), Boyler serpantin hattı. Kullanım sıcak suyu talebi olduğunda, üç yollu vana tüm debiyi boyler serpantinine yönlendirir, Boyler istenen sıcaklığa ulaştığında vana tekrar ısıtma devresine döner. Bu kurgu sayesinde: Boyler hızlı ve öncelikli şekilde ısınır, Isıtma devresinin debi ve sıcaklık dengesi korunur, Geri dönüş suyu sıcaklıkları karışmadan ısı pompası yüksek verimle çalışmaya devam eder. Üç yollu vana kullanılmadığı durumda ise: Debi aynı anda hem ısıtma devresine hem boylere dağılır, Boyler geç ısınır, radyatör ve yerden ısıtma hatlarında sıcaklık düşer, Hidrolik denge bozulur ve ısı pompasının çalışma şartları olumsuz etkilenir. Bu sebeple Vaillant Arotherm Split Intro 12 kW ısı pompası ile boylerli sıcak su uygulamalarında, ekstra üç yollu vana tesisatın kritik bileşenlerinden biridir.

Fancoil ile soğutma – Üç yollu vana ile ısıtma/soğutma devrelerinin yönetimi

Vaillant Arotherm Split Intro 12 kW ısı pompası, soğutma modunda da çalışarak fancoil cihazları üzerinden yaz aylarında konforlu bir serinletme sağlar. Yerden ısıtma + fancoil kombinasyonlu sistemlerde, ısıtma ve soğutma devrelerinin birbiriyle karışmadan yönetilmesi, hem konfor hem de verimlilik açısından büyük önem taşır.

Isıtma devresi – fancoil devresi ayrımı

Pratik bir tesisat tasarımı şu şekilde yapılabilir: Isı pompası çıkışından sonra ana bir dağıtım kollektörü yerleştirilir, Bu kollektörden: Yerden ısıtma devresi, Radyatör devresi, Fancoil devresi için ayrı çıkışlar alınır, Fancoil devresine giden hatta motorlu bir üç yollu vana konumlandırılır. Bu üç yollu vana: Kış modunda → Fancoil devresini kapatarak suyu öncelikle yerden ısıtma ve/veya radyatör devrelerine yönlendirir, Yaz modunda → Isıtma devrelerini kapatır, tüm debiyi fancoil kollektörüne yönlendirir; ısı pompası soğutma modunda çalışarak fancoil’ler üzerinden serinletme sağlar. Bazı projelerde yerden ısıtma devresinin sınırlı soğutma amaçlı kullanılması istenirse, karışım vanası ve zemin sensörleri ile döşemeye giden su sıcaklığı kontrol altında tutulur; böylece yoğuşma riski azaltılır ve daha homojen, konforlu bir serinletme elde edilir. Tüm bu senaryolarda sistemin merkezi Vaillant Arotherm Split Intro 12 kW ısı pompasıdır.

Havuz ısıtma imkânı – Neden ekstra bir eşanjör gerekir?

Vaillant Arotherm Split Intro 12 kW ısı pompası, doğru kapasite hesabı ve doğru tesisat kurgusu ile küçük ve orta hacimli havuzların ısıtılmasında da kullanılabilir. Ancak havuz suyunun kimyasal içeriği (klor, pH düzenleyiciler vb.) ve hijyen gereklilikleri nedeniyle, havuz suyunun doğrudan ısı pompası devresinde dolaştırılması uygun değildir. Bu nedenle havuz tarafında mutlaka ekstra bir plakalı eşanjör kullanılması gerekir.

Havuz devresinin **ısı pompası** tesisatına bağlanması

Havuz ısıtma kurgusu genellikle şu şekilde uygulanır: Vaillant Arotherm Split Intro 12 kW ısı pompası, kapalı devrede dolaşan ısıtma suyunu plakalı eşanjörün birincil tarafına gönderir, Havuz sirkülasyon pompası, klorlu havuz suyunu aynı eşanjörün ikincil tarafında dolaştırır, İki devre birbirine karışmadan yalnızca ısı transferi gerçekleşir. Bu sayede: Havuz suyundaki kimyasallar, ısı pompasının hidrolik modülüne, pompalarına ve tesisat elemanlarına zarar vermez, Havuz devresi; filtre, skimmer ve sirkülasyon pompası ile bağımsız bir sistem olarak çalışır, Sezonsal kullanımda havuz devresi birkaç vana ile kolayca devre dışı bırakılabilir. İhtiyaca göre, havuz eşanjörünü devreye alıp kapatmak için ayrıca bir üç yollu vana ve havuz tarafına özel bir sirkülasyon pompası da kullanılabilir. Böylece konut ısıtması, kullanım sıcak suyu ve havuz ısıtması, aynı Vaillant Arotherm Split Intro 12 kW ısı pompası üzerinden kontrollü ve güvenli şekilde yönetilebilir.

Vaillant Arotherm Split Intro 12 kW ısı pompası ile tek merkezden tam konfor

Özetle Vaillant Arotherm Split Intro 12 kW ısı pompası: Split ve monofaze yapısıyla konut projelerine kolayca entegre olabilen, Boyler ile sıcak kullanım suyu üretirken ekstra üç yollu vana sayesinde akışı doğru yöneten, Fancoil takviyesi ile yazın soğutma, kışın destek ısıtma imkânı sunan, Ek plakalı eşanjör ile havuz ısıtma devresini tesisata güvenli şekilde bağlayabilen çok yönlü bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş kollektör yapısı, üç yollu vana yerleşimi, plakalı eşanjör ve sirkülasyon pompaları ile birlikte uygulandığında, tek bir Vaillant Arotherm Split Intro 12 kW ısı pompası, evinizin ısıtma, soğutma ve sıcak su ihtiyaçlarını uzun yıllar boyunca verimli, konforlu ve güvenilir şekilde karşılayabilir.
