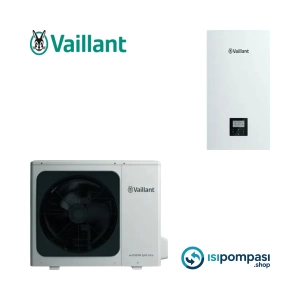

Vaillant Arotherm Split Intro 08 kW Isı Pompası – Kompakt konutlar için akıllı ısıtma, soğutma ve sıcak su çözümü

Vaillant Arotherm Split Intro 08 kW ısı pompası, küçük ve orta metrajlı daireler, müstakil evler ve düşük ısı ihtiyacına sahip modern konutlar için tasarlanmış, split tip bir hava–su ısı pompası çözümüdür. Dış ünite, dış havadaki ısı enerjisini alır; iç ünitede bu enerji su devresine aktarılır ve böylece radyatör, yerden ısıtma veya fancoil gibi sistemlerle birlikte dört mevsim kullanılabilir. Monofaze (220 V) besleme yapısı sayesinde Türkiye’de yaygın kullanılan elektrik altyapısına ek trifaze hat gerektirmeden uyum sağlar. Tek bir Vaillant Arotherm Split Intro 08 kW ısı pompası ile ısıtma, soğutma ve sıcak kullanım suyu ihtiyacı tek merkezden yönetilebilir; bu da hem konfor hem de enerji verimliliği açısından önemli bir avantaj sağlar.

Vaillant Arotherm Split Intro 08 kW ısı pompası sistem mimarisi ve tesisata entegrasyon

Vaillant Arotherm Split Intro 08 kW ısı pompası, dış ünite ve iç üniteden oluşan split bir hava–su ısı pompası sistemidir. Soğutucu akışkan devresi sadece dış ve iç ünite arasında dolaşır; kullanıcı tarafında su devresi ile çalışılır. Bu yapı hem güvenliği artırır hem de tesisata entegrasyonu kolaylaştırır: Dış ünite → Dış havadan ısı enerjisini alır ve soğutucu akışkanla iç üniteye taşır, İç ünite → Plakalı eşanjör üzerinden ısıyı su devresine aktarır, Sirkülasyon pompası → Yerden ısıtma, radyatör ve fancoil devrelerine gerekli debiyi sağlar, Emniyet elemanları → Genleşme tankı, emniyet ventili, hava purjörleri ve sensörler ile sistemin güvenli ve kararlı çalışması sağlanır. Bu kurgu sayesinde Vaillant Arotherm Split Intro 08 kW ısı pompası, tek bir hidrolik merkezden evin tüm ısıtma ve soğutma devrelerini besleyebilen kompakt ama çok yönlü bir çözüm haline gelir.

Boyler ile sıcak kullanım suyu üretimi – Üç yollu vana neden şarttır?

Vaillant Arotherm Split Intro 08 kW ısı pompası, kullanım sıcak suyu üretmek için bir boyler (kullanım suyu deposu) ile birlikte çalıştırıldığında ideal bir çözüm sunar. Bu senaryoda ısı pompası devresindeki ısıtma suyu, boyler içindeki serpantinden geçerek kullanım suyuna ısı transfer eder. Ancak ısıtma devresi ve boyler devresi aynı kaynağı paylaştığı için akışı doğru yönetmek adına mutlaka bir üç yollu vana kullanılmalıdır.

Boyler devresinde üç yollu vananın görevi

Tipik bir hidrolik kurgu şu şekilde yapılır: Vaillant Arotherm Split Intro 08 kW ısı pompası çıkışından sonra ana hat, motorlu bir üç yollu vana ile ikiye ayrılır: Isıtma hattı (radyatör / yerden ısıtma kollektörü), Boyler serpantin hattı. Sıcak su talebi olduğunda, üç yollu vana tüm debiyi boyler serpantinine yönlendirir, Boyler istenen sıcaklığa ulaştığında vana tekrar ısıtma devresine döner. Bu sayede: Boyler öncelikli ve hızlı şekilde ısınır, Isıtma devresinin hidrolik dengesi korunur, Geri dönüş suyu sıcaklıkları karışmadan ısı pompası yüksek verimle çalışmaya devam eder.

Üç yollu vana kullanılmadığında yaşanabilecek sorunlar

Üç yollu vana kullanılmadığında: Debi hem ısıtma devresine hem boylere aynı anda dağılır, Boyler çok daha geç ısınır, Radyatör veya yerden ısıtma devrelerinde sıcaklık düşer, Geri dönüş suyu sıcaklıkları karışarak ısı pompasının çalışma şartlarını olumsuz etkiler. Bu nedenle Vaillant Arotherm Split Intro 08 kW ısı pompası ile boylerli sıcak su uygulamalarında, üç yollu vana tesisatın kritik bir bileşenidir.

Fancoil ile soğutma – Üç yollu vana ile modlar arasında esnek geçiş

Vaillant Arotherm Split Intro 08 kW ısı pompası, soğutma modunda çalışarak fancoil cihazları üzerinden yaz aylarında serinletme sağlar. Özellikle yerden ısıtma + fancoil kombinasyonlu sistemlerde, ısıtma ve soğutma devrelerinin karışmadan yönetilmesi için üç yollu vana ve kollektör kurgusu büyük önem taşır.

Isıtma devresi ve fancoil devresinin ayrılması

Pratik bir uygulama şu şekilde tasarlanabilir: Isı pompası çıkışından sonra bir ana dağıtım kollektörü kullanılır, Bu kollektörden: Yerden ısıtma devresi, Radyatör devresi, Fancoil devresi için ayrı çıkışlar alınır, Fancoil devresine giden hatta motorlu bir üç yollu vana yerleştirilir. Bu üç yollu vana: Kış modunda → Fancoil devresini kapatarak suyu öncelikle yerden ısıtma ve radyatör devrelerine yönlendirir, Yaz modunda → Isıtma devresini kapatır, tüm debiyi fancoil kollektörüne gönderir; ısı pompası soğutma modunda çalışarak fancoil’ler üzerinden serinletme sağlar. İstenirse, yerden ısıtma devresi sınırlı soğutma amaçlı da kullanılabilir. Bu durumda karışım vanası ve sıcaklık sensörleri ile zemine giden su sıcaklığı sınırlandırılır; böylece yoğuşma riski azaltılır ve konforlu bir serinletme elde edilir. Tüm bu senaryolarda sistemin kalbinde Vaillant Arotherm Split Intro 08 kW ısı pompası bulunur.

Havuz ısıtma uygulaması – Ek plakalı eşanjör neden gereklidir?

Vaillant Arotherm Split Intro 08 kW ısı pompası, uygun kapasite hesabı ve doğru tesisat tasarımı ile küçük hacimli havuzların ısıtılmasında da kullanılabilir. Ancak havuz suyunun kimyasal içeriği (klor ve diğer kimyasallar) ve hijyen gerekleri sebebiyle, havuz suyunun doğrudan ısı pompası devresinde dolaştırılması uygun değildir. Bu noktada devrelerin birbirinden ayrılması için ek bir plakalı eşanjör kullanılması zorunludur.

Havuz devresinin ısı pompası tesisatına bağlanması

Havuz ısıtma kurgusu genellikle şu şekilde uygulanır: Vaillant Arotherm Split Intro 08 kW ısı pompası, kapalı devrede dolaşan ısıtma suyunu plakalı eşanjörün birincil tarafına gönderir, Havuz sirkülasyon pompası, klorlu havuz suyunu aynı eşanjörün ikincil tarafında dolaştırır, İki devre birbirine karışmadan yalnızca ısı transferi gerçekleşir. Bu çözüm ile: Havuz suyundaki kimyasallar, ısı pompasının plakalı eşanjörüne, pompalara ve diğer hidrolik bileşenlerine zarar vermez, Havuz devresi; filtre, skimmer ve sirkülasyon pompası ile bağımsız bir sistem olarak çalışır, Sezonsal kullanımda birkaç vana kapatılarak havuz devresi kolayca devre dışı bırakılabilir. İhtiyaca göre havuz eşanjörünü devreye almak veya devreden çıkarmak için ayrıca bir üç yollu vana ve havuz tarafına özel bir sirkülasyon pompası da kullanılabilir. Böylece konut ısıtması, kullanım sıcak suyu ve havuz ısıtması, aynı Vaillant Arotherm Split Intro 08 kW ısı pompası üzerinden kontrollü ve güvenli şekilde yönetilir.

Vaillant Arotherm Split Intro 08 kW ısı pompası ile kompakt ama çok yönlü sistem

Özetle Vaillant Arotherm Split Intro 08 kW ısı pompası: Split ve monofaze yapısıyla konut projelerine kolaylıkla entegre olabilen, Boyler ile kullanım sıcak suyu üretirken üç yollu vana sayesinde akışı doğru yöneten, Fancoil takviyesi ile yazın soğutma, kışın destek ısıtma imkânı sunan, Ek plakalı eşanjör ile havuz ısıtma devresini tesisata güvenli şekilde bağlayabilen kompakt ama çok yönlü bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş kollektör yapısı, üç yollu vana yerleşimi, plakalı eşanjör ve sirkülasyon pompaları ile birlikte uygulandığında, tek bir Vaillant Arotherm Split Intro 08 kW ısı pompası, evinizin ısıtma, soğutma ve sıcak su ihtiyaçlarını uzun yıllar boyunca verimli, konforlu ve güvenilir şekilde karşılayabilir.
