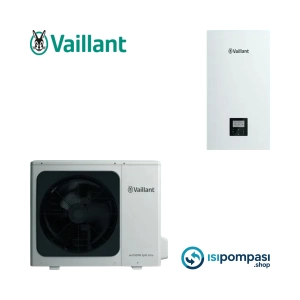

Vaillant Arotherm Split Intro 16 kW Isı Pompası – Büyük metrajlı yapılar için tek merkezden iklimlendirme

Vaillant Arotherm Split Intro 16 kW ısı pompası, geniş metrajlı müstakil villalar, çok katlı konutlar ve küçük ticari yapılar için tasarlanmış, yüksek kapasiteli bir hava–su ısı pompası çözümüdür. Split yapısı sayesinde dış ünite, dış havadaki ısı enerjisini alır; iç ünitede bu enerji su devresine aktarılır ve yerden ısıtma, radyatör ve fancoil gibi farklı ısıtma/soğutma sistemleriyle uyumlu çalışır. Monofaze (220 V) çalışan yapı, çoğu konut elektrik altyapısına ekstra trifaze hat gerektirmeden uyum sağlar. Böylece Vaillant Arotherm Split Intro 16 kW ısı pompası, tek bir cihazla hem ısıtma hem soğutma hem de sıcak kullanım suyu ihtiyacını karşılayabilen, yüksek kapasiteli ve çok yönlü bir çözüm haline gelir.

Vaillant Arotherm Split Intro 16 kW ısı pompası sistem yapısı ve tesisata entegrasyon

Vaillant Arotherm Split Intro 16 kW ısı pompası, dış ünite ve iç üniteden oluşan split tip bir hava–su ısı pompası sistemidir. Soğutucu akışkan devresi sadece dış ve iç ünite arasında dolaşır; kullanıcı tarafında su devresi ile çalışılır. Bu da hem güvenliği artırır hem de tesisat entegrasyonunu sadeleştirir.

Hidrolik merkez ve dağıtım kurgusu

Tipik bir uygulamada sistem şu şekilde kurgulanır: Dış ünite → Dış havadan ısıyı alır ve soğutucu akışkanla iç üniteye taşır, İç ünite → Plakalı eşanjör ile bu ısıyı ısıtma/soğutma su devresine aktarır, Sirkülasyon pompası → Yerden ısıtma, radyatör ve fancoil devrelerine gerekli debiyi sağlar, Emniyet ekipmanları → Genleşme tankı, emniyet ventili, hava purjörleri ve sensörler ile sistem güvenliği sağlanır. İç üniteden sonra genellikle bir ana kollektör kullanılır ve bu kollektörden: Yerden ısıtma kollektörü, Radyatör devresi, Fancoil devresi ayrı hatlar halinde beslenir. Böylece Vaillant Arotherm Split Intro 16 kW ısı pompası, tüm ısıtma ve soğutma devrelerinin kalbi haline gelen merkezi bir hidrolik çözüm oluşturur.

Boyler ile sıcak kullanım suyu – Neden ekstra bir üç yollu vana gerekir?

Vaillant Arotherm Split Intro 16 kW ısı pompası, kullanım sıcak suyu (banyo, mutfak vb.) üretmek için mutlaka bir boyler (kullanım suyu deposu) ile birlikte çalıştırılmalıdır. Isı pompası devresindeki ısıtma suyu, boyler içindeki serpantinden geçerek kullanım suyuna ısı transfer eder. Ancak ısıtma devresi ve boyler devresi aynı kaynağa bağlı olduğu için, akışı doğru yönetmek adına ekstra bir üç yollu vana şarttır.

Boyler devresi hidrolik şeması ve üç yollu vananın rolü

Sahada kullanılan tipik çözüm şu şekildedir: Vaillant Arotherm Split Intro 16 kW ısı pompası çıkışından sonra ana hat, motorlu bir üç yollu vana üzerinden iki kola ayrılır: Isıtma devresi hattı (radyatör / yerden ısıtma kollektörü), Boyler serpantin hattı. Kullanım sıcak suyu talebi olduğunda üç yollu vana, tüm debiyi boyler serpantinine yönlendirir, Boyler sıcaklık sensörü hedef değere ulaştığında vana tekrar ısıtma devresine döner. Bu sayede: Boyler öncelikli ve hızlı şekilde ısınır, Isıtma devresinin hidrolik dengesi bozulmaz, Geri dönüş suyu sıcaklıkları karışmadan, ısı pompası yüksek verimle çalışmaya devam eder. Üç yollu vana kullanılmadığında ise debi hem ısıtma devresine hem boylere aynı anda dağılır; boyler geç ısınır, radyatör ve yerden ısıtma devrelerinde sıcaklık düşer, sistem kontrolü zorlaşır. Bu nedenle Vaillant Arotherm Split Intro 16 kW ısı pompası ile boylerli sıcak su uygulamalarında üç yollu vana, tesisatın kritik bir bileşenidir.

Fancoil ile soğutma – Üç yollu vana ile ısıtma/soğutma modlarının yönetimi

Vaillant Arotherm Split Intro 16 kW ısı pompası, kışın ısıtma, yazın ise soğutma modunda çalışarak fancoil cihazları üzerinden serinletme sağlar. Özellikle büyük metrajlı yapılarda yerden ısıtma + radyatör + fancoil kombinasyonu tercih edildiğinde, devrelerin birbiriyle karışmadan yönetilmesi için doğru hidrolik tasarım ve üç yollu vana kullanımı büyük önem taşır.

Isıtma devresi ve fancoil devresi ayrımı

Pratik bir tesisat tasarımı şu şekilde yapılabilir: Isı pompası çıkışından sonra ana bir dağıtım kollektörü konumlandırılır, Bu kollektörden: Yerden ısıtma devresi, Radyatör devresi, Fancoil devresi için ayrı çıkışlar alınır, Fancoil devresine giden hatta motorlu bir üç yollu vana yerleştirilir. Bu üç yollu vana: Kış modunda → Fancoil devresini kapatarak önceliği yerden ısıtma ve radyatör devrelerine verir, Yaz modunda → Isıtma devrelerini kapatır, tüm debiyi fancoil kollektörüne yönlendirir; ısı pompası soğutma modunda çalışarak fancoil’ler üzerinden serinletme sağlar. İstenirse yerden ısıtma devresi, sınırlı soğutma için de kullanılabilir. Bu durumda karışım vanası ve zemin sensörleri ile döşemeye giden su sıcaklığı sınırlandırılarak yoğuşma riski azaltılır. Tüm bu kurgularda sistemin merkezi yine Vaillant Arotherm Split Intro 16 kW ısı pompasıdır.

Havuz ısıtma imkânı – Neden ekstra bir eşanjör gerekir?

Vaillant Arotherm Split Intro 16 kW ısı pompası, doğru kapasite hesabı ve uygun tesisat tasarımı ile küçük ve orta hacimli havuzların ısıtılmasında da kullanılabilir. Ancak havuz suyunun kimyasal içeriği (klor, pH düzenleyiciler vb.) nedeniyle, havuz suyunun doğrudan ısı pompası devresinde dolaştırılması uygun değildir. Bu yüzden havuz tarafında mutlaka ekstra bir plakalı eşanjör kullanılmalıdır.

Havuz devresinin ısı pompası tesisatına bağlanması

Havuz ısıtma kurgusu genellikle şu şekilde uygulanır: Vaillant Arotherm Split Intro 16 kW ısı pompası, kapalı devrede dolaşan ısıtma suyunu plakalı eşanjörün birincil tarafına gönderir, Havuz sirkülasyon pompası, klorlu havuz suyunu aynı eşanjörün ikincil tarafında dolaştırır, İki devre arasında yalnızca ısı transferi gerçekleşir, su karışımı olmaz. Bu çözümle: Havuz suyundaki kimyasallar, ısı pompasının hidrolik modülüne, pompalarına ve tesisat elemanlarına zarar vermez, Havuz devresi, filtre ve sirkülasyon hattı ile bağımsız bir sistem olarak çalışır, Sezonsal kullanımda birkaç vana ile havuz devresi kolayca devre dışı bırakılabilir. İhtiyaca göre havuz eşanjörünü devreye alıp kapatmak için ayrıca bir üç yollu vana ve havuz tarafına özel bir sirkülasyon pompası da kullanılabilir. Böylece konut ısıtması, kullanım sıcak suyu ve havuz ısıtması, aynı Vaillant Arotherm Split Intro 16 kW ısı pompası üzerinden kontrollü ve güvenli bir şekilde yönetilir.

Vaillant Arotherm Split Intro 16 kW ısı pompası ile büyük yapılarda tam kontrol

Özetle Vaillant Arotherm Split Intro 16 kW ısı pompası: Split ve monofaze yapısıyla geniş metrajlı konut ve küçük ticari projelere kolayca entegre olabilen, Boyler ile sıcak kullanım suyu üretirken ekstra üç yollu vana sayesinde akışı doğru yöneten, Fancoil takviyesi ile yazın soğutma, kışın destek ısıtma imkânı sunan, Ek plakalı eşanjör ile havuz ısıtma devresini tesisata güvenli şekilde bağlayabilen çok yönlü bir hava–su ısı pompası çözümüdür. Doğru projelendirilmiş kollektör yapısı, üç yollu vana yerleşimi, plakalı eşanjör ve sirkülasyon pompaları ile birlikte uygulandığında, tek bir Vaillant Arotherm Split Intro 16 kW ısı pompası, büyük metrajlı yapılarınızın ısıtma, soğutma ve sıcak su ihtiyaçlarını uzun yıllar boyunca verimli, konforlu ve güvenilir bir şekilde karşılayabilir.
